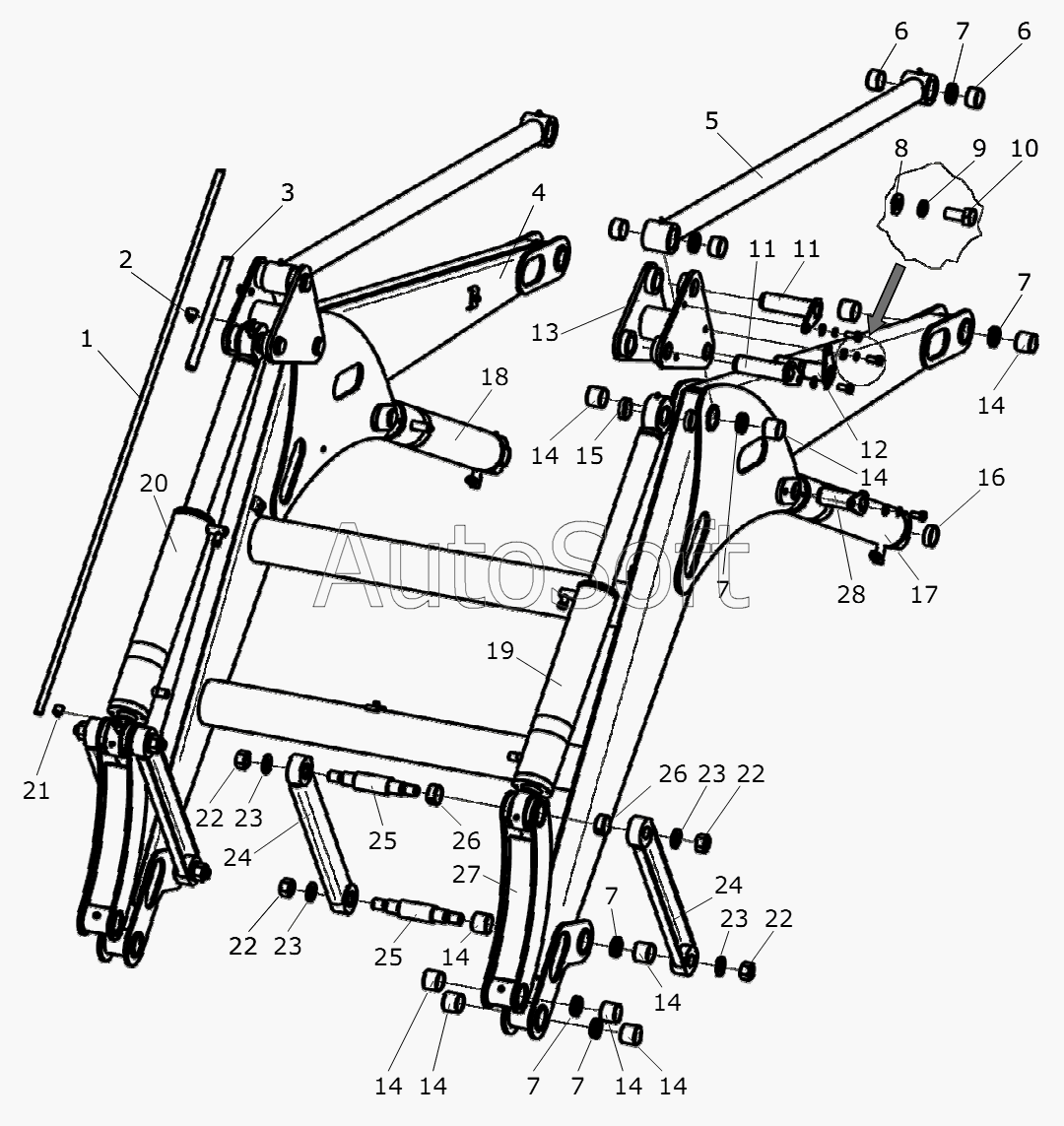

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Стрела
13
28
27
26
26
25
25
24
24
23
23
23
23
22
22
22
22
21
20
19
18
17
16
15
14
14
14
14
14
14
14
14
14
103-00.13.000
12
11
11
10
9
8
7
7
7
7
7
7
6
6
5
4
3
2
1
103-46.00.000
103-00.15.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-00.13.000 | 1***0 | Штанга в сборе | |
| 103-00.15.000 | 1***0 | Серьга в сборе | |
| 103-46.00.000 | 1***0 | Стрела в сборе | |
| 1 | 1***8 | Трубка | |
| 2 | Т***р | Хомут ТКШ-20-16-9-25-Ц15.хр | |
| 3 | 1***3 | Втулка направляющая | |
| 4 | 1***0 | Стрела | |
| 5 | 1***0 | Штанга | |
| 6 | 1***1 | Втулка | |
| 7 | 1***5 | Втулка распорная | |
| 8 | Ш***6 | Шайба 12.06.016 | |
| 9 | Ш***9 | Шайба 12.65Г.019 | |
| 10 | Б***9 | Болт М12-6gx25.58.019 | |
| 11 | 1***2 | Ось | |
| 12 | 1***0 | Ось | |
| 13 | 1***0 | Рычаг | |
| 14 | 1***1 | Втулка | |
| 15 | 1***0 | Втулка | |
| 16 | 1***1 | Втулка | |
| 17 | 1***1 | Гидроцилиндр | |
| 18 | 1***0 | Гидроцилиндр | |
| 19 | 1***1 | Гидроцилиндр | |
| 20 | 1***1 | Гидроцилиндр | |
| 21 | Т***р | Хомут ТКШ-16-16-6,6-25-Ц15.хр | |
| 22 | Г***4 | Гайка М24 | |
| 23 | Ш***6 | Шайба 24.06.016 | |
| 24 | 1***0 | Тяга | |
| 25 | 1***2 | Ось | |
| 26 | 1***1 | Втулка | |
| 27 | 1***0 | Серьга | |
| 28 | 1***0 | Ось |
