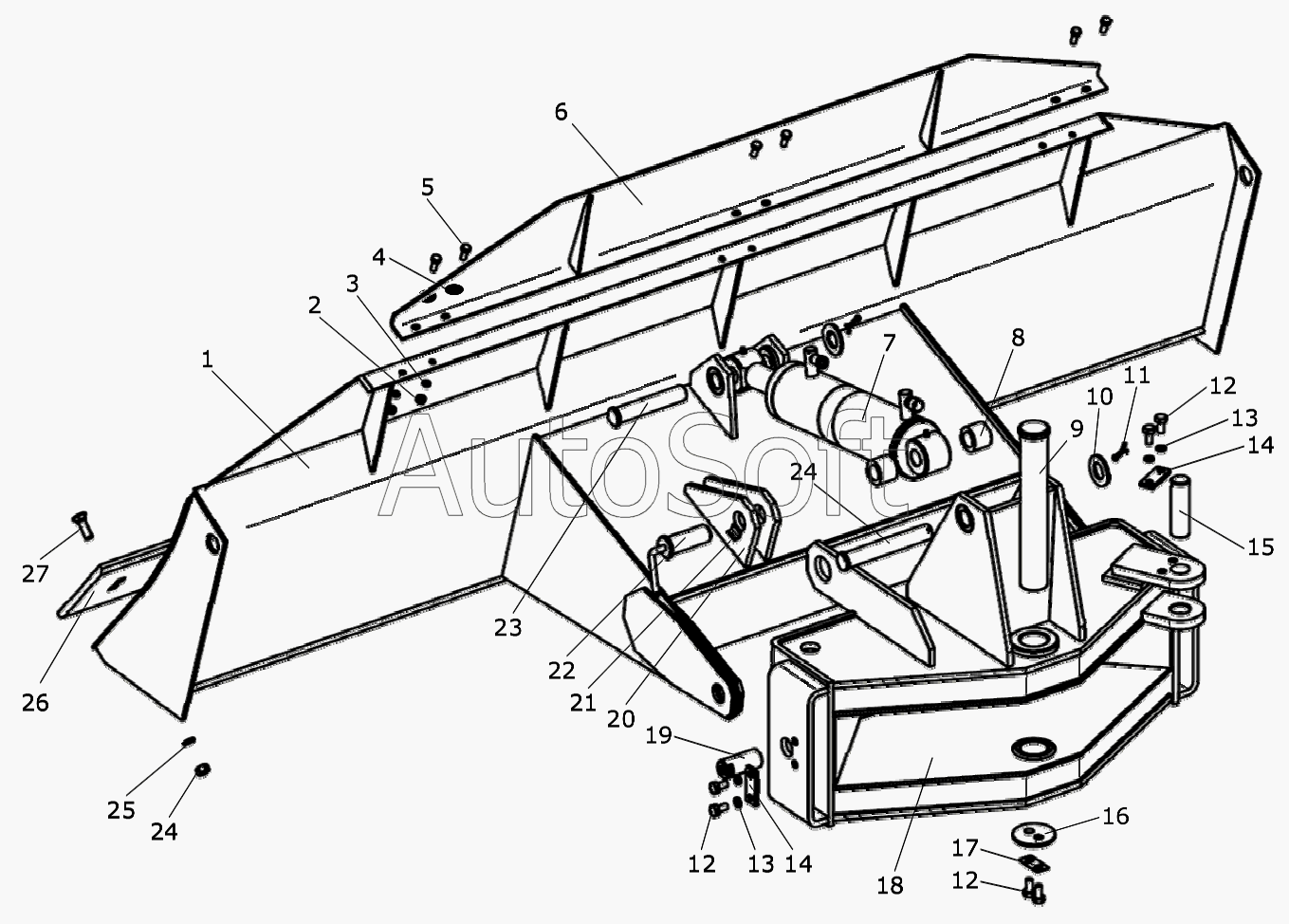

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Отвал
14
14
27
26
25
24
24
23
22
21
20
19
18
17
16
15
1002-05.00.000
13
13
12
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1002-05.00.000 | 1***0 | Отвал в сборе | |
| 1 | 1***0 | Отвал | |
| 2 | Г***9 | Гайка М8-6Н.5.019 | |
| 3 | Ш***9 | Шайба 8.65Г.019 | |
| 4 | Ш***6 | Шайба 8 06 016 | |
| 5 | Б***9 | Болт М8-6gx20.58.019 | |
| 6 | 1***0 | Козырек | |
| 7 | Г***0 | Гидроцилиндр | |
| 8 | У***8 | Втулка | |
| 9 | У***1 | Ось | |
| 10 | Ш***5 | Шайба 25.01.08кл.05 | |
| 11 | Ш***6 | Шплинт 5x50.2.036 | |
| 12 | Б***9 | Болт М10-6gx20.58.019 | |
| 13 | Ш***9 | Шайба 10.65Г.019 | |
| 14 | У***5 | Пластина стопорная | |
| 15 | У***0 | Палец | |
| 16 | 1***7 | Шайба | |
| 17 | 1***8 | Пластина | |
| 18 | У***1 | Балка поворотная | |
| 19 | У***9 | Палец | |
| 20 | У***8 | Проушина | |
| 21 | У***1 | Стопор | |
| 22 | У***1 | Фиксатор | |
| 23 | У***4 | Ось | |
| 24 | Г***9 | Гайка М12-6Н.5.019 | |
| 25 | Ш***9 | Шайба 12.65Г.019 | |
| 26 | 1***5 | Нож | |
| 27 | Б***6 | Болт М12х40.58.016 |
