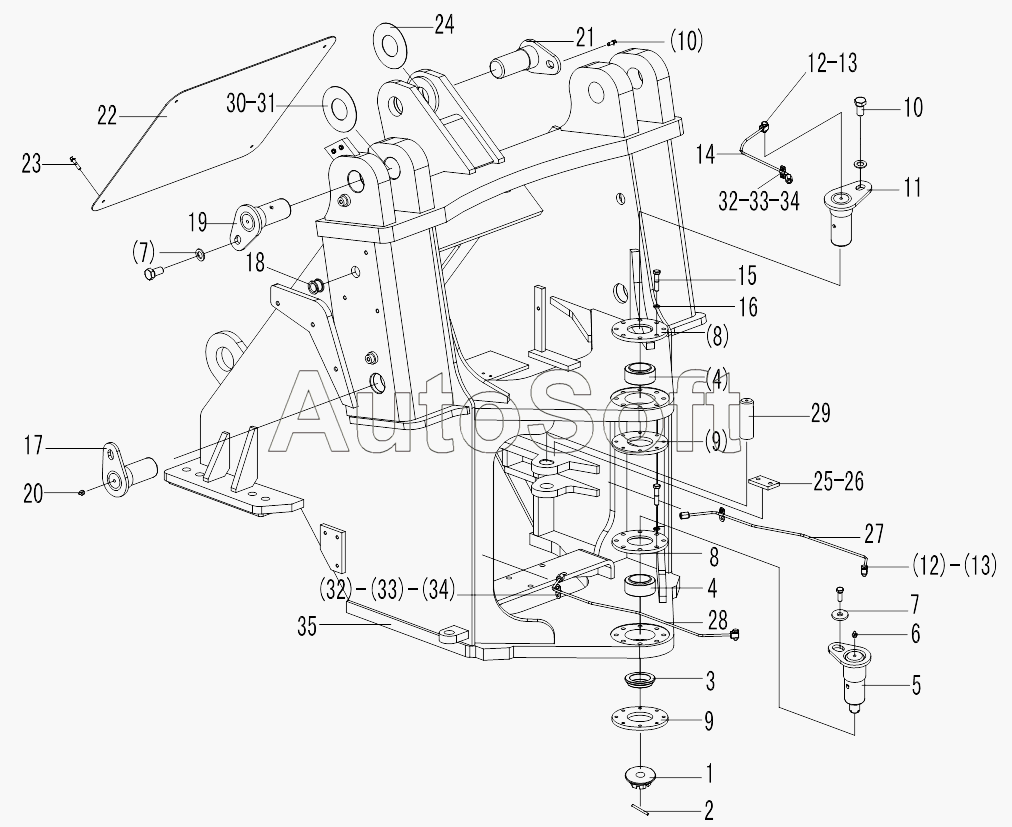

Каталог запасных частей к технике: SDLG LG938 (2006). FRONT FRAME
1
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | SLOTTED NUT | |
| 2 | 4***3 | SPLIT PIN | |
| 3 | 2***9 | BUSH | |
| 4 | 4***2 | BEARING | |
| 5 | 2***3 | DOWN ARTICULATION PIN | |
| 6 | 4***9 | GREASE NIPPLE | |
| 7 | 4***1 | WASHER | |
| 8 | 2***1 | DISC | |
| 9 | 2***2 | DISC | |
| 10 | 4***7 | BOLT | |
| 11 | 2***4 | UP ARTICULATION PIN | |
| 12 | 2***9 | OIL BOLT | |
| 13 | 2***0 | SPACER | |
| 14 | 2***9 | OIL TUBE | |
| 15 | 4***6 | BOLT | |
| 16 | 4***6 | WASHER | |
| 17 | 4***5 | PIN | |
| 18 | 2***5 | RUBBER SLEEVE | |
| 19 | 4***4 | PIN | |
| 20 | 4***5 | GREASE NIPPLE | |
| 21 | 4***3 | PIN | |
| 22 | 2***7 | FRONT HOOD | |
| 23 | 4***1 | BOLT | |
| 24 | 4***1 | SPACER | |
| 25 | 2***1 | PLATE | |
| 26 | 2***2 | PLATE | |
| 27 | 2***6 | OIL TUBE | |
| 28 | 2***7 | OIL TUBE | |
| 29 | 2***8 | FRONT PIN OF STEERING CYLINDER | |
| 30 | 4***7 | WASHER | |
| 31 | 4***8 | WASHER | |
| 32 | 4***4 | SCREW | |
| 33 | 4***5 | WASHER | |
| 34 | 2***1 | PIPE CLIP | |
| 35 | 2***6 | FRONT FRAME |
