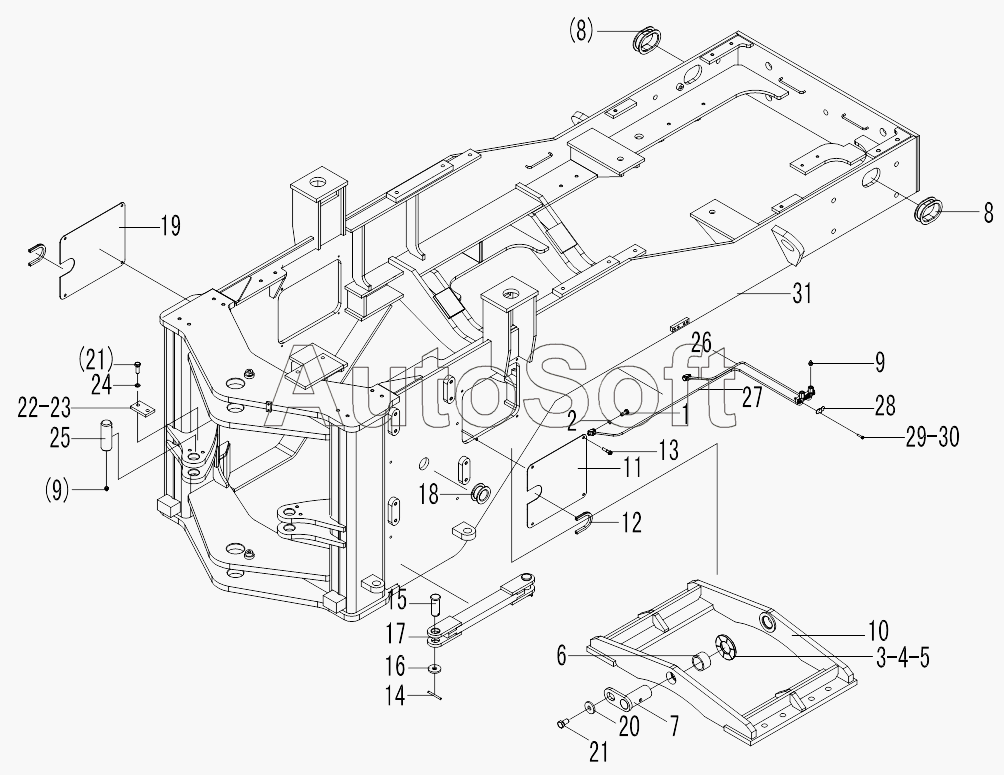

Каталог запасных частей к технике: SDLG LG938 (2006). REAR FRAME
1
2
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | OIL BOLT | |
| 2 | 2***0 | SPACER | |
| 3 | 2***5 | ADJUST SPACER | |
| 4 | 2***6 | ADJUST SPACER | |
| 5 | 2***7 | ADJUST SPACER | |
| 6 | 2***3 | BUSH | |
| 7 | 4***2 | PIN | |
| 8 | 2***3 | RUBBER SLEEVE | |
| 9 | 4***5 | GREASE NIPPLE | |
| 10 | 2***4 | OSCILLATING FRAME | |
| 11 | 2***6 | HOOD | |
| 12 | 2***9 | RUBBER BUSH | |
| 13 | 4***1 | BOLT | |
| 14 | 4***0 | SPLINT PIN | |
| 15 | 4***6 | PIN | |
| 16 | 4***9 | WASHER | |
| 17 | 2***3 | MOUNT BAR | |
| 18 | 2***5 | RUBBER SLEEVE | |
| 19 | 2***3 | HOOD | |
| 20 | 4***1 | WASHER | |
| 21 | 4***7 | BOLT | |
| 22 | 2***1 | PLATE | |
| 23 | 2***2 | PLATE | |
| 24 | 4***6 | WASHER | |
| 25 | 2***7 | REAR PIN OF STEERING CYLINDER | |
| 26 | 2***5 | REAR OIL TUBE | |
| 27 | 2***7 | FRONT OIL TUBE | |
| 28 | 2***1 | PIPE CLIP | |
| 29 | 4***4 | SCREW | |
| 30 | 4***5 | WASHER | |
| 31 | 2***7 | REAR FRAME |
