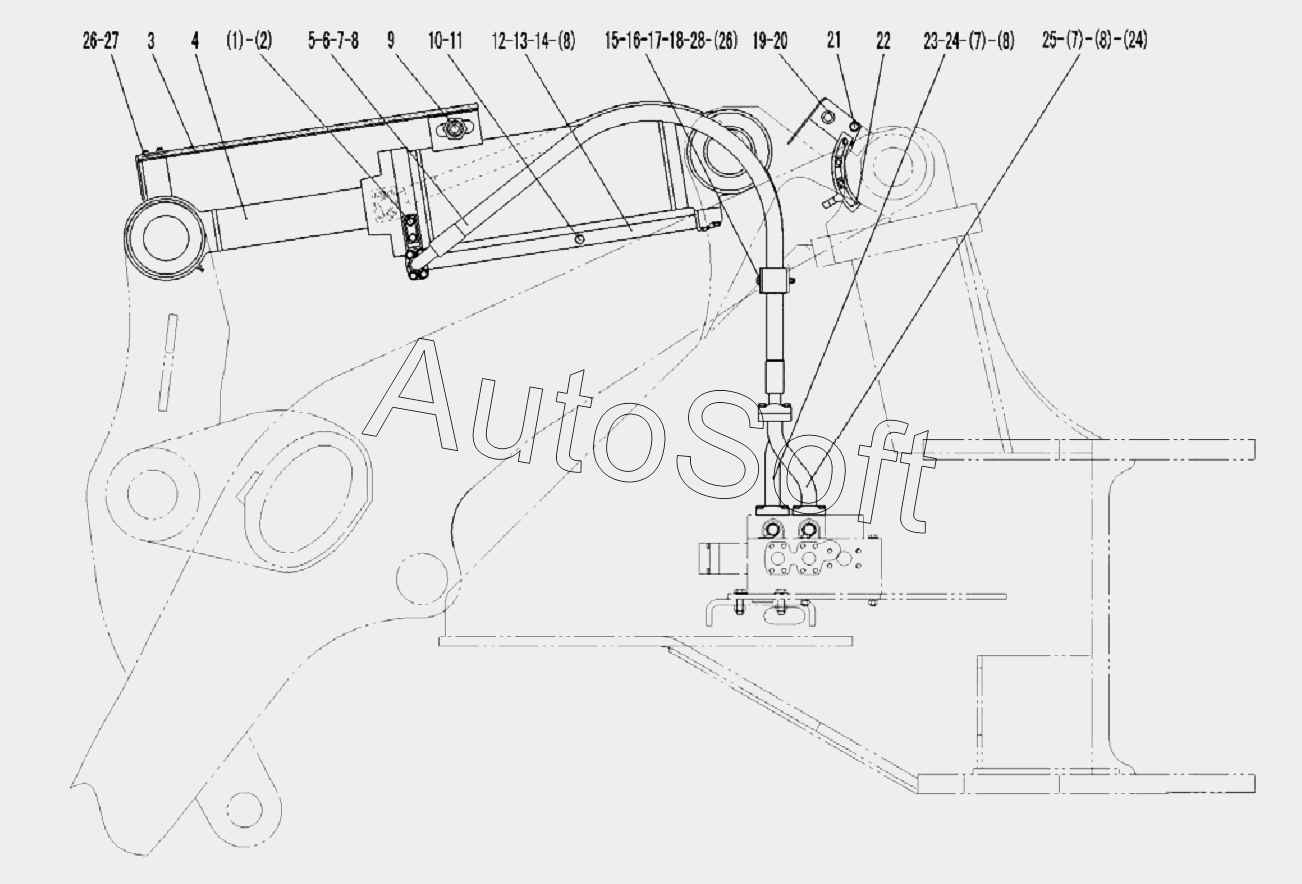

Каталог запасных частей к технике: SDLG LG956L (2009). DUMP CYLINDER ASSEMBLY
15
28
27
26
26
25
24
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
8
8
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | BOLT | |
| 2 | 4***2 | Washer | |
| 3 | 2***1 | SET LEVEL GUARD SHEET | |
| 4 | 4***4 | TILT CYLINDER HSGF-190x100x545-1085 | |
| 5 | 2***1 | PIPE OF TILT CYLINDER | |
| 6 | 4***6 | FLANGE | |
| 7 | 4***5 | BOLT | |
| 8 | 4***9 | O-RING | |
| 9 | 4***7 | ADJACENT SWICH J7-D10C2 | |
| 10 | 4***4 | PLUG | |
| 11 | 4***7 | O-RING | |
| 12 | 4***9 | BOLT | |
| 13 | 4***3 | BOLT | |
| 14 | 2***1 | OIL-TUBE TO BIG CHAMBER OF THE TILT CYLINDER | |
| 15 | 2***1 | PRESS PLATE | |
| 16 | 2***1 | RUBBER PLATE | |
| 17 | 2***1 | RUBBER PLATE | |
| 18 | 4***7 | BOLT GB5782-M10x110EpZn-8.8 | |
| 19 | 4***9 | ADJACENT SWICH J7-D10C2/08 | |
| 20 | 2***1 | FRAME OF ADJACENT SWICH | |
| 21 | 4***7 | BOLT | |
| 22 | 2***1 | INDICATIONG PLATE OF LIFTING CYLINDER | |
| 23 | 2***1 | TUBE OF TILT CYLINDER | |
| 24 | 4***7 | FLANGE | |
| 25 | 2***1 | TUBE OF TILT CYLINDER | |
| 26 | 4***7 | WASHER | |
| 27 | 4***2 | BOLT | |
| 28 | 2***1 | STEEL TUBE |
