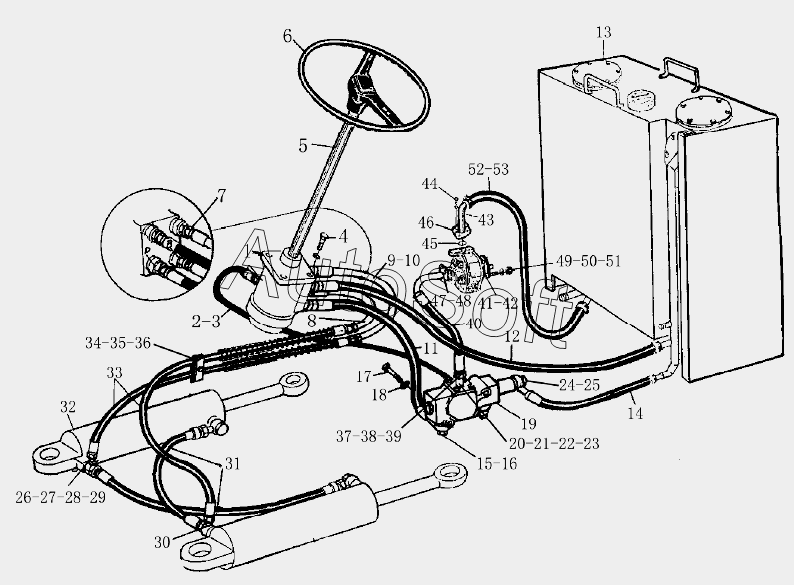

Каталог запасных частей к технике: SDLG LG933 (2008). LG9330I1-4 Steering system (load sensing)
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
49
50
51
52
53
14
2
3
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | STEERING GEAR BZZ6-630 | |
| 2 | 2***1 | FEEDBACK OIL PIPE OF PRIORITY VALVE | |
| 3 | 4***1 | JOINT | |
| 5 | 4***9 | STEERING POLE | |
| 6 | 4***8 | STEERINGWHEEL | |
| 7 | 4***4 | JOINT | |
| 8 | 2***1 | OUTLET TUBE FROM STEERING DEVICE | |
| 9 | 2***1 | OIL OUTLET TUBE OF STEERING GEAR | |
| 10 | 4***9 | O-RING | |
| 11 | 2***1 | OIL INLET PIPE OF STEERING GEAR | |
| 12 | 4***1 | TUBE LGB124-010120 | |
| 13 | 2***1 | HYDRAULIC OIL TANK | |
| 14 | 2***1 | OIL RETURN PIPE OF PRIORITY VALVE | |
| 15 | 4***2 | BOLT JB999-M33x2x50-35 | |
| 16 | 4***3 | WASHER JB1002-33-T2 | |
| 17 | 4***3 | BOLT | |
| 18 | 4***2 | Washer | |
| 19 | 4***9 | PRIORITY | |
| 20 | 2***1 | INLET TUBE OFPRIORITY VALVE | |
| 22 | 4***9 | O-RING | |
| 23 | 4***6 | FLANGE | |
| 24 | 4***7 | BOLT | |
| 25 | 4***6 | WASHER | |
| 26 | 2***1 | Pipe | |
| 27 | 4***5 | O-RING | |
| 28 | 4***1 | BOLT | |
| 29 | 4***7 | BOLT | |
| 30 | 2***1 | Pipe | |
| 31 | 4***3 | PIPE | |
| 32 | 4***4 | STEERING CYLINDER | |
| 33 | 2***1 | OIL INLET PIPE OF STEERING CYLINDER | |
| 34 | 2***1 | CLAMPING PLATE | |
| 35 | 2***1 | RUBBER BAR | |
| 36 | 4***6 | BOLT | |
| 37 | 4***5 | BOLT | |
| 38 | 4***6 | O-RING | |
| 39 | 4***3 | FLANGE | |
| 40 | 2***1 | OUT TUBE FROM PUMP | |
| 41 | 4***1 | WORKING PUMP CBGJ3100A | |
| 42 | 2***1 | SEALING WASHER | |
| 43 | 2***1 | INTANKE TUBE FROM PUMP | |
| 44 | 4***9 | BOLT | |
| 45 | 4***4 | 0-RING 41.2x3.55G | |
| 46 | 4***1 | FLANGE | |
| 49 | 4***3 | DOUBLE-SCREW BOLT | |
| 50 | 4***1 | NUT | |
| 51 | 4***8 | WASHER | |
| 52 | 2***1 | INTANKE TUBE | |
| 53 | 4***8 | CLAMP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
