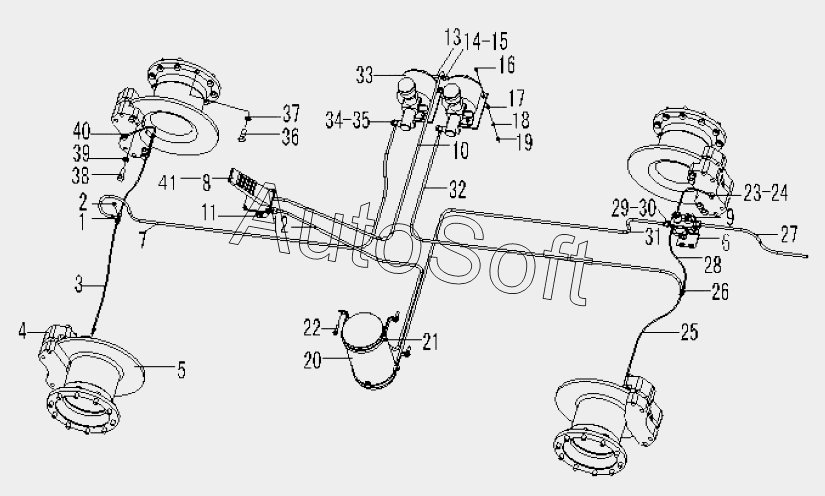

Каталог запасных частей к технике: SDLG LG933 (2008). LG9330J1 Braking system
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | TEE OF THE OIL LINE | |
| 2 | 4***5 | BOLT | |
| 3 | 2***1 | TUBE OF FRONT AXLE | |
| 4 | 4***2 | DISC BRAKE | |
| 5 | 3***4 | BRAKE DISK | |
| 6 | 3***3 | BRACKET | |
| 7 | 2***1 | TUBE TO THE FRONT AXLE TUBE | |
| 8 | 4***5 | BRAKE CONTROL VALVE LY60F | |
| 9 | 4***4 | AIR DYER | |
| 10 | 2***1 | TUBE FROM BRAKE VALVE TO BOOSTER | |
| 11 | 4***5 | PLUG JB1000-M22x1.5-35 | |
| 12 | 2***1 | TUBE FROM AIR RESERVOIR | |
| 13 | 2***1 | TEE OF THR AIR LINE | |
| 14 | 2***1 | BOLT | |
| 15 | 2***1 | WASHER | |
| 16 | 4***5 | BOLT | |
| 17 | 4***5 | Washer | |
| 18 | 4***2 | Washer | |
| 19 | 4***7 | NUT | |
| 20 | 2***1 | AIR RESERVOIR | |
| 21 | 4***1 | PLUG | |
| 22 | 4***0 | BOLT | |
| 23 | 3***1 | WASHER | |
| 24 | 3***0 | CONNECTOR | |
| 25 | 2***1 | TUBE OF BEAR AXLE | |
| 26 | 2***1 | CONNECTOR | |
| 27 | 2***1 | TUBE FROM AIR DRYER TO AIR COMPRESSOR | |
| 28 | 2***1 | TUBE OF REAR AXLE | |
| 29 | 2***1 | CONNECTOR | |
| 30 | 2***1 | WASHER | |
| 31 | 4***2 | TUBE LGB149004200 | |
| 32 | 2***4 | TUBE TO BEAR AXLE | |
| 33 | 4***0 | BOOSTER | |
| 34 | 2***1 | CONNECTER | |
| 35 | 2***1 | WASHER | |
| 36 | 4***2 | BOLT | |
| 37 | 4***9 | WASHER | |
| 38 | 2***1 | BOLT | |
| 39 | 4***0 | WASHER | |
| 40 | 2***1 | CONNECTOR | |
| 41 | 4***1 | SWITCH OF BRAKE LIGHT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
