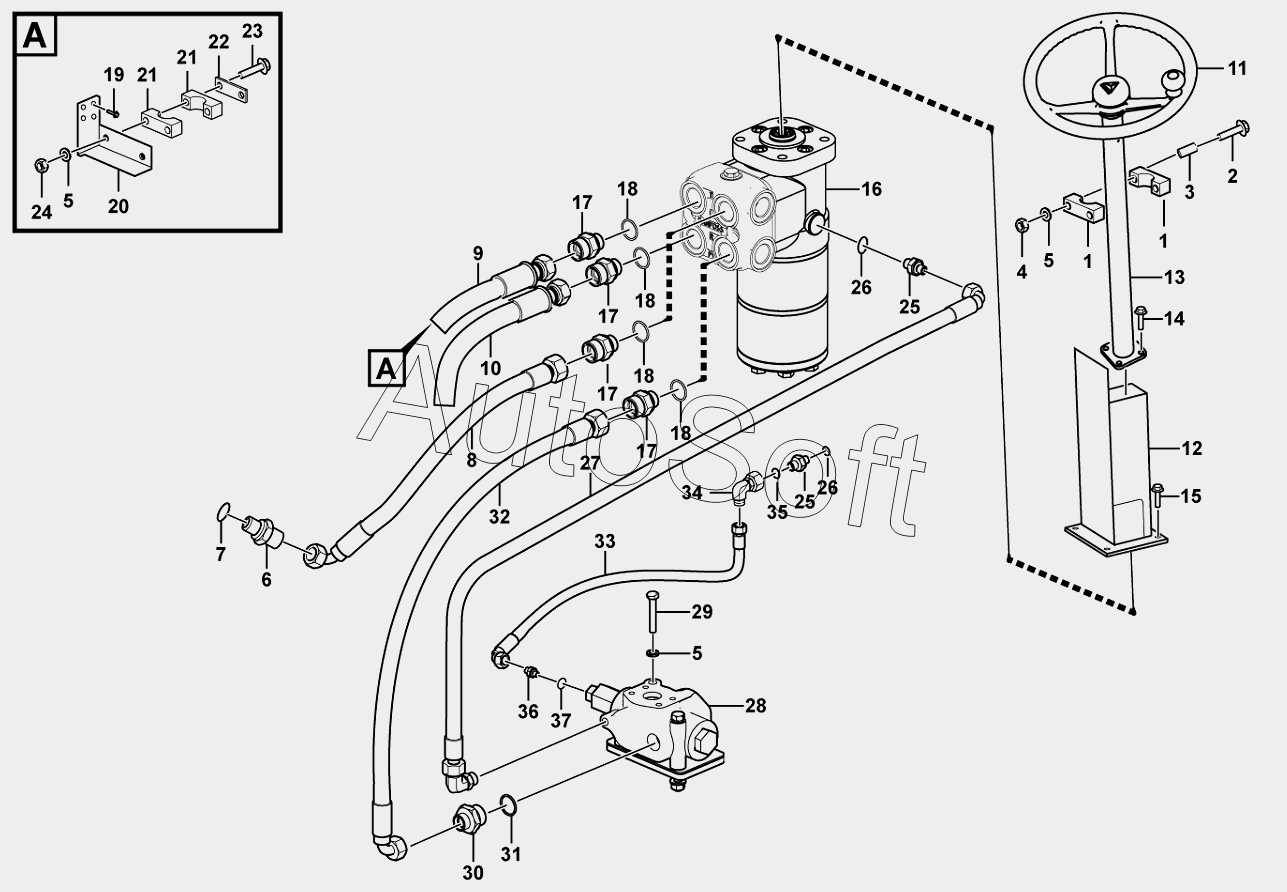

Каталог запасных частей к технике: SDLG LG956V (2015). Steering unit assembiy
1
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
18
18
19
20
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | MOUNTING PLATE | |
| 2 | 4***8 | BOLT GB16674-M10x100EpZn-8.8 | |
| 3 | 2***1 | ADJUSTING SEAT | |
| 4 | 4***7 | NUT | |
| 5 | 4***2 | Washer | |
| 6 | 4***7 | JOINT | |
| 7 | 4***1 | O-RING | |
| 8 | 4***7 | TUBE LGB165-010170 | |
| 9 | 4***9 | Hose assembly | |
| 10 | 4***4 | Hose assembly | |
| 11 | 4***8 | STEERINGWHEEL | |
| 12 | 2***1 | Bracket | |
| 13 | 4***4 | Steering column | |
| 14 | 4***3 | BOLT | |
| 15 | 4***9 | BOLT | |
| 16 | 4***5 | Control valve | |
| 17 | 4***4 | JOINT | |
| 18 | 4***3 | O-RING | |
| 19 | 4***7 | BOLT | |
| 20 | 2***1 | BRACKET | |
| 21 | 2***2 | RUBBER PLATE | |
| 22 | 2***1 | CLAMPING PLATE | |
| 23 | 4***6 | BOLT GB16674-M10x85EpZn-8.8 | |
| 24 | 4***7 | NUT | |
| 25 | 4***1 | JOINT | |
| 26 | 4***4 | O-RING | |
| 27 | 4***9 | Hose assembly | |
| 28 | 4***6 | Priority valve | |
| 29 | 4***3 | BOLT | |
| 30 | 4***8 | CONNECTER | |
| 31 | 4***6 | O-RING | |
| 32 | 2***1 | Hose assembly | |
| 33 | 4***5 | Hose assembly | |
| 34 | 4***7 | CONNECTOR | |
| 35 | 4***0 | O-RING | |
| 36 | 4***4 | CONNECTER | |
| 37 | 4***5 | O-RING |
