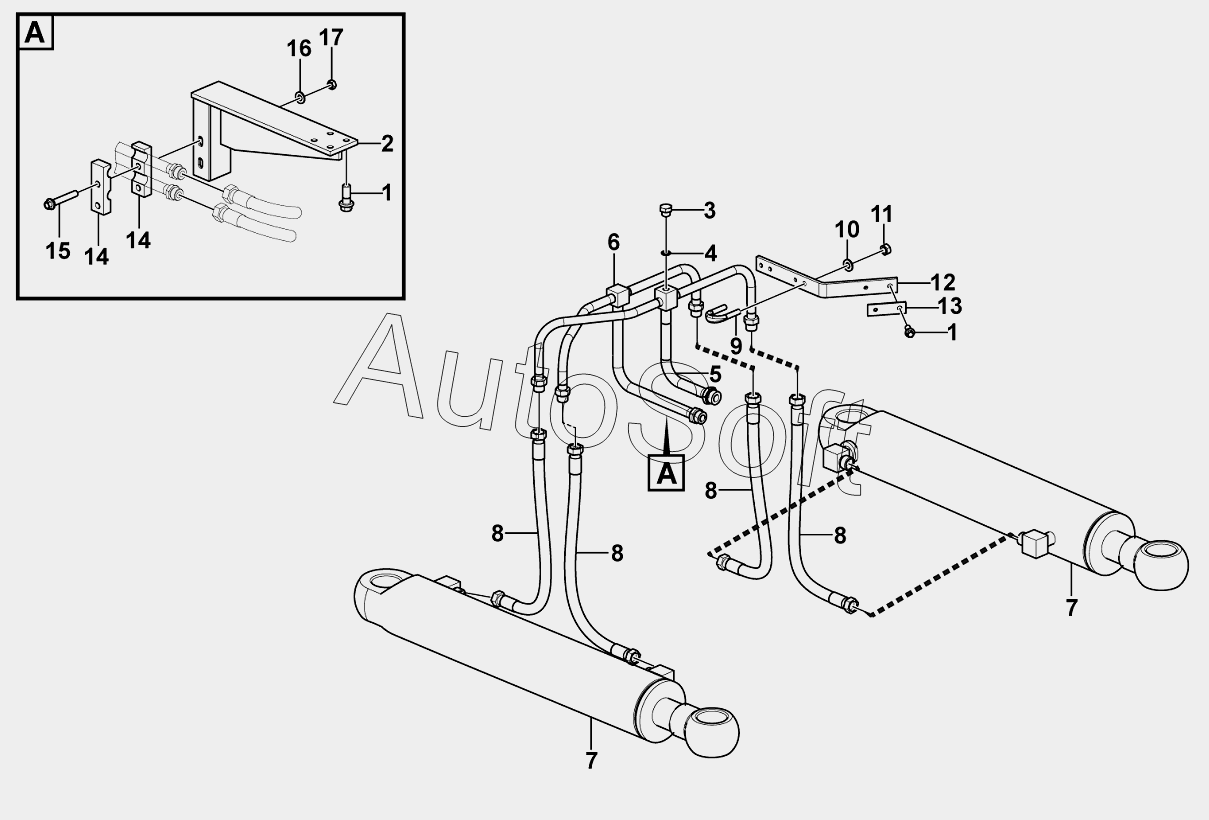

Каталог запасных частей к технике: SDLG LG956V (2015). Steering cylinder assembly
1
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | BOLT | |
| 2 | 2***1 | BRACKET | |
| 3 | 4***4 | PLUG | |
| 4 | 4***7 | O-RING | |
| 5 | 2***2 | TUBE A | |
| 6 | 2***1 | TUBE B | |
| 7 | 4***3 | STEERING CYLINDER HSGL-90x50x424-835 | |
| 8 | 4***8 | Hose | |
| 9 | 4***5 | U-BOLT JB/ZQ4321-18Zn-Q235A>F | |
| 10 | 4***7 | WASHER | |
| 11 | 4***8 | NUT | |
| 12 | 2***1 | BRACKET | |
| 13 | 2***1 | RUBBER BLANKET | |
| 14 | 2***1 | CLAMPING PLATE | |
| 15 | 4***0 | BOLT GB16674-M10x65EpZn-8.8 | |
| 16 | 4***7 | NUT | |
| 17 | 4***2 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
