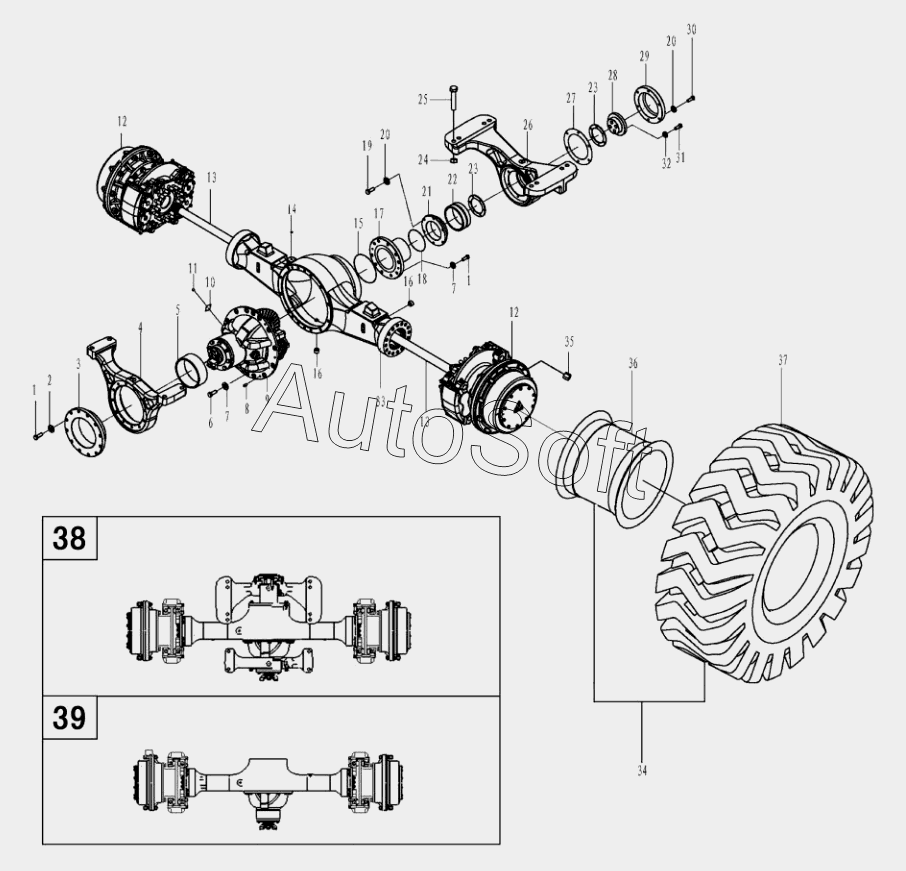

Каталог запасных частей к технике: SDLG LG958N (2015). Rear axle assembly
30
21
22
23
23
24
25
26
27
28
29
20
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
7
8
9
10
1
1
12
12
13
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | BOLT GB5785-M16x1.5x50EpZn-8.8 | |
| 2 | 2***1 | WASHER | |
| 3 | 2***2 | Sleeve | |
| 4 | 2***1 | Bracket | |
| 5 | 2***1 | SLEEVE | |
| 6 | 4***4 | BOLT M16x1.5x45EpZn-8.8 | |
| 7 | 4***8 | WASHER GB93-16-65Mn | |
| 8 | 4***4 | PIN | |
| 9 | 2***1 | Final drive | |
| 10 | 2***1 | Scutcheon | |
| 11 | 4***2 | Rivet | |
| 12 | 2***1 | Hub reduction | |
| 13 | 2***1 | Drive shaft | |
| 14 | 4***8 | Nozzle | |
| 15 | 4***1 | O-RING LGB308-260x3.5 | |
| 16 | 2***1 | Plug | |
| 17 | 2***1 | Support shaft | |
| 18 | 4***1 | O-RING GB3452.1-160x5.30G | |
| 19 | 4***0 | BOLT | |
| 20 | 2***1 | WASHER | |
| 21 | 2***1 | SEALING COVER | |
| 22 | 2***2 | Sleeve | |
| 23 | 2***1 | BUSHING | |
| 24 | 4***3 | Screw | |
| 25 | 4***3 | Nut | |
| 26 | 2***1 | Bracket | |
| 27 | 2***1 | SPACER | |
| 28 | 2***1 | SPACER | |
| 29 | 2***1 | COVER | |
| 30 | 4***4 | BOLT GB5782-M12x50EpZn-8.8 | |
| 31 | 4***3 | BOLT GB5785-M20x1.5x90EpZn-8.8 | |
| 32 | 4***0 | WASHER | |
| 33 | 2***1 | Rear axle casing | |
| 34 | 2***1 | Wheel assembly | |
| 35 | 2***1 | Nut | |
| 36 | 4***2 | Rim | |
| 37 | 4***6 | TIRE ASSY | |
| 38 | 2***1 | Rear axle | |
| 39 | 2***1 | Rear axle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
