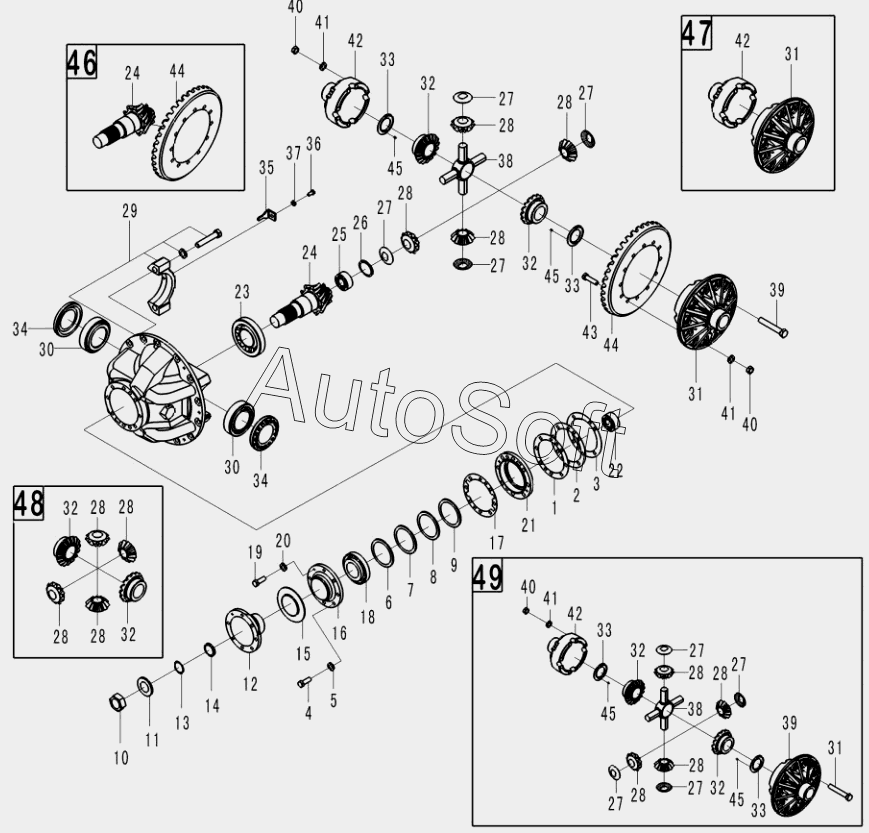

Каталог запасных частей к технике: SDLG LG958N (2015). Rear final drive
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
28
28
28
29
30
30
31
31
31
32
32
32
32
32
32
33
33
33
33
34
34
35
36
37
38
38
39
39
40
40
40
41
41
41
42
42
42
43
44
44
45
45
45
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | ADJUSTING SHIM | |
| 2 | 2***1 | ADJUSTING SHIM | |
| 3 | 2***1 | ADJUSTING SHIM | |
| 4 | 4***7 | BOLT | |
| 5 | 4***7 | WASHER | |
| 6 | 2***1 | SPACER | |
| 7 | 2***1 | SPACER | |
| 8 | 2***1 | SPACER | |
| 9 | 2***1 | SPACER | |
| 10 | 4***6 | NUT | |
| 11 | 2***1 | Washer | |
| 12 | 2***1 | INPUT FLANGE | |
| 13 | 4***5 | O-RING GB3452.1-53x5.30G | |
| 14 | 2***1 | RETAINER RING | |
| 15 | 4***9 | Sealing ring | |
| 16 | 2***1 | SEALING COVER | |
| 17 | 2***1 | GASKET | |
| 18 | 4***0 | BEARING | |
| 19 | 4***6 | BOLT | |
| 20 | 4***6 | WASHER | |
| 21 | 2***1 | BEARING SEAT | |
| 22 | 2***1 | SHAFT SLEEVE | |
| 23 | 4***2 | BEARING | |
| 24 | 2***1 | Crown wheel | |
| 25 | 4***7 | BEARING | |
| 26 | 4***0 | RING SNAP | |
| 27 | 2***1 | WASHER THRUST | |
| 28 | 2***1 | GEAR PINION | |
| 29 | 2***1 | Centre housing | |
| 30 | 4***6 | BEARING | |
| 31 | 2***1 | RIGHT CASE DIFFERENTIAL MECHANISM | |
| 32 | 2***1 | Differential side gear | |
| 33 | 2***1 | HALF AXLE GEAR SPACER | |
| 34 | 2***1 | ADJUSTING NUT | |
| 35 | 2***1 | LOCKING LEAF | |
| 36 | 4***7 | BOLT | |
| 37 | 4***5 | Washer | |
| 38 | 2***1 | CROSS AXLE | |
| 39 | 2***1 | BOLT | |
| 40 | 4***8 | NUT | |
| 41 | 2***1 | WASHER | |
| 42 | 2***1 | LEFT CASE DIFFERENTIAL MECHANISM | |
| 43 | 2***1 | BOLT | |
| 44 | 2***1 | Crown wheel | |
| 45 | 2***1 | PIN | |
| 46 | 2***1 | Gear kit | |
| 47 | 2***9 | LEFT , RIGHT CASE DIFFERENTIAL MECHANISM | |
| 48 | 2***1 | Gear kit | |
| 49 | 2***1 | Differential |
