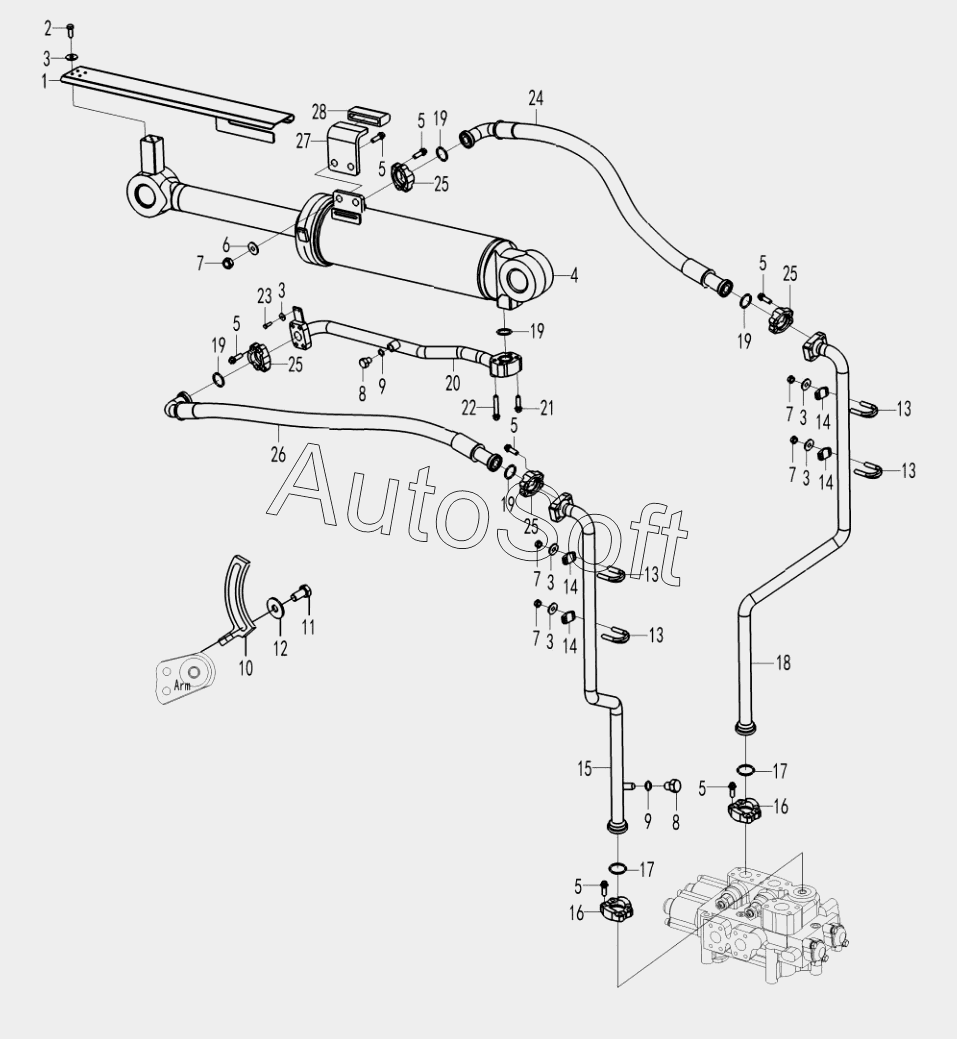

Каталог запасных частей к технике: SDLG LG958N (2015). Tilt cylinder assembly
15
28
27
26
25
25
25
25
24
23
22
21
20
19
19
19
19
19
18
17
17
16
16
1
14
14
14
14
13
13
13
13
12
11
10
9
9
8
8
7
7
7
7
7
6
5
5
5
5
5
5
5
4
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Indicator plate | |
| 2 | 4***2 | BOLT | |
| 3 | 4***7 | WASHER | |
| 4 | 4***2 | Tilt cylinder | |
| 5 | 4***5 | BOLT | |
| 6 | 4***2 | Washer | |
| 7 | 4***7 | NUT | |
| 8 | 4***4 | PLUG | |
| 9 | 4***7 | O-RING | |
| 10 | 2***1 | Indicator plate | |
| 11 | 4***2 | BOLT | |
| 12 | 4***6 | WASHER | |
| 13 | 2***1 | U-bolt | |
| 14 | 4***8 | PLATE LGB160-3040 | |
| 15 | 2***1 | Pipe | |
| 16 | 4***7 | FLANGE | |
| 17 | 4***9 | O-RING | |
| 18 | 2***1 | Pipe | |
| 19 | 4***6 | O-RING | |
| 20 | 2***1 | Pipe | |
| 21 | 4***9 | BOLT | |
| 22 | 4***3 | BOLT | |
| 23 | 4***5 | BOLT | |
| 24 | 2***1 | Hose | |
| 25 | 4***6 | FLANGE | |
| 26 | 2***1 | Hose | |
| 27 | 2***1 | Plate | |
| 28 | 2***1 | Rubber sleeve |
