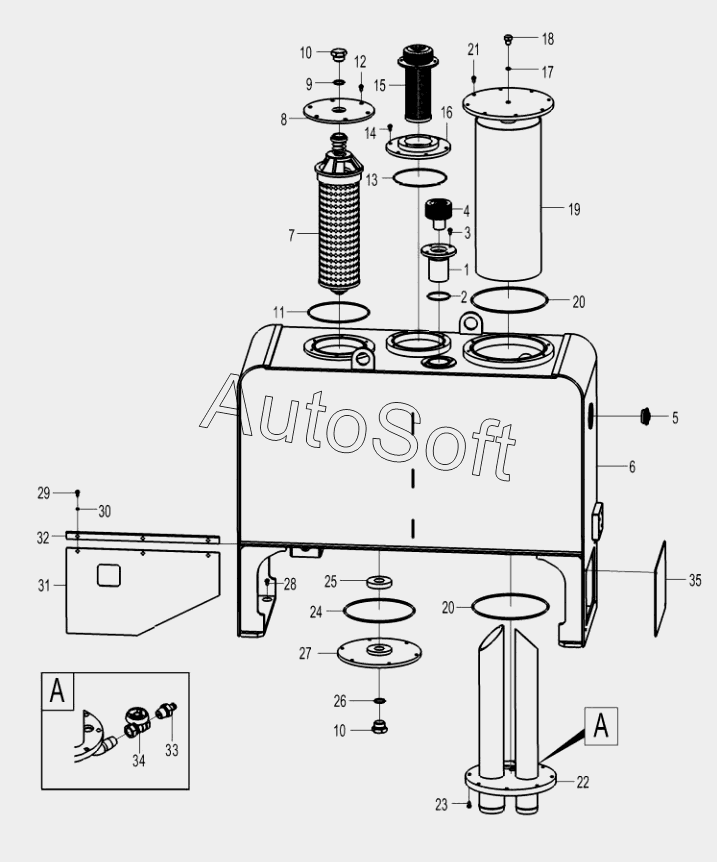

Каталог запасных частей к технике: SDLG LG958N (2015). Hydraulic tank assembly
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | BLIND FLANGE | |
| 2 | 4***3 | O-RING | |
| 3 | 4***8 | BOLT | |
| 4 | 4***8 | GAS-EXCHANGE FILTER | |
| 5 | 4***7 | Level gauge | |
| 6 | 2***1 | Hydraulic tank body | |
| 7 | 4***6 | Filter insert | |
| 8 | 2***1 | Flange | |
| 9 | 4***5 | O-RING | |
| 10 | 4***2 | PLUG | |
| 11 | 4***1 | O-RING GB3452.1-160x5.30G | |
| 12 | 4***7 | BOLT | |
| 13 | 4***2 | O-ring | |
| 14 | 4***1 | BOLT | |
| 15 | 4***2 | OIL-SUPPLYING FILTER | |
| 16 | 2***1 | Flange | |
| 17 | 4***7 | O-RING | |
| 18 | 4***4 | PLUG | |
| 19 | 2***1 | Flange | |
| 20 | 4***8 | O-ring | |
| 21 | 4***4 | BOLT | |
| 22 | 2***1 | Flange | |
| 23 | 4***4 | BOLT | |
| 24 | 4***4 | O-RING | |
| 25 | 4***8 | RING MAGNET | |
| 26 | 4***5 | O-RING | |
| 27 | 2***1 | PLANGED CAP | |
| 28 | 4***9 | BOLT | |
| 29 | 4***2 | BOLT | |
| 30 | 4***6 | WASHER | |
| 31 | 2***1 | Rubber plate | |
| 32 | 2***1 | Plate | |
| 33 | 2***1 | FITTING | |
| 34 | 4***9 | BALL VALVE | |
| 35 | 2***1 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
