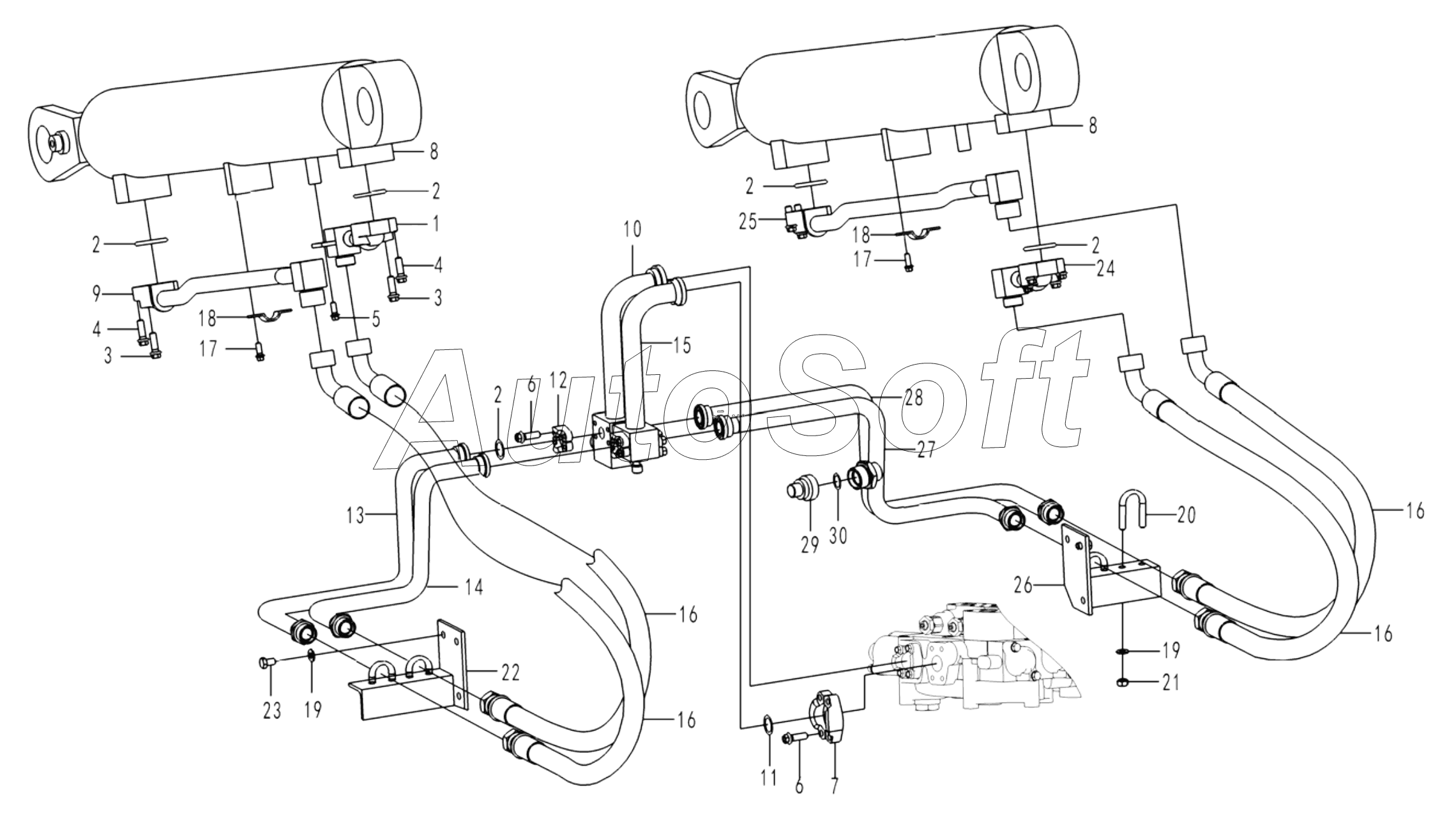

Каталог запасных частей к технике: SDLG LG936L (2013). Lifting cylinder assembly
16
16
16
16
30
29
28
27
26
25
24
23
22
21
20
19
19
18
18
17
17
1
15
14
13
12
11
10
9
8
8
7
6
6
5
4
4
3
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | BIG CHAMBER STEEL TUBE OF RIGHT LIFTING CYLINDER | |
| 2 | 4***9 | O-RING | |
| 3 | 4***9 | BOLT | |
| 4 | 4***4 | BOLT | |
| 5 | 4***7 | BOLT | |
| 6 | 4***5 | BOLT | |
| 7 | 4***7 | FLANGE | |
| 8 | 4***7 | LIFT CYLINDER | |
| 9 | 2***1 | OIL TUBE OF SMALL CHAMBER RIGHT LIFTING CYLINDER | |
| 10 | 2***1 | SMALL CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER | |
| 11 | 4***9 | O-RING | |
| 12 | 4***7 | FLANGE | |
| 13 | 2***1 | FROM VALVE TO LEFT LIFTING CYLINDER SMALL CHAMBER TUBE | |
| 14 | 2***1 | FROM VALVE TO LEFT LIFTING CYLINDER BIG CHAMBER TUBE | |
| 15 | 2***1 | BIG CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER | |
| 16 | 2***1 | Hose assembly | |
| 17 | 4***8 | BOLT | |
| 18 | 2***1 | CLAMP | |
| 19 | 4***2 | Washer | |
| 20 | 4***0 | U-BOLT | |
| 21 | 4***7 | NUT | |
| 22 | 2***1 | STEADY REST A | |
| 23 | 4***0 | BOLT | |
| 24 | 2***1 | BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER | |
| 25 | 2***1 | OIL TUBE OF SMALL CHAMBER LEFT LIFTING CYLINDER | |
| 26 | 2***1 | STEADY REST B | |
| 27 | 2***1 | FROM VALVE TO RIGHT LIFTING CYLINDER BIG CHAMBER TUBE | |
| 28 | 2***1 | FROM VALVE TO RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE | |
| 29 | 4***4 | PLUG | |
| 30 | 4***7 | O-RING |
