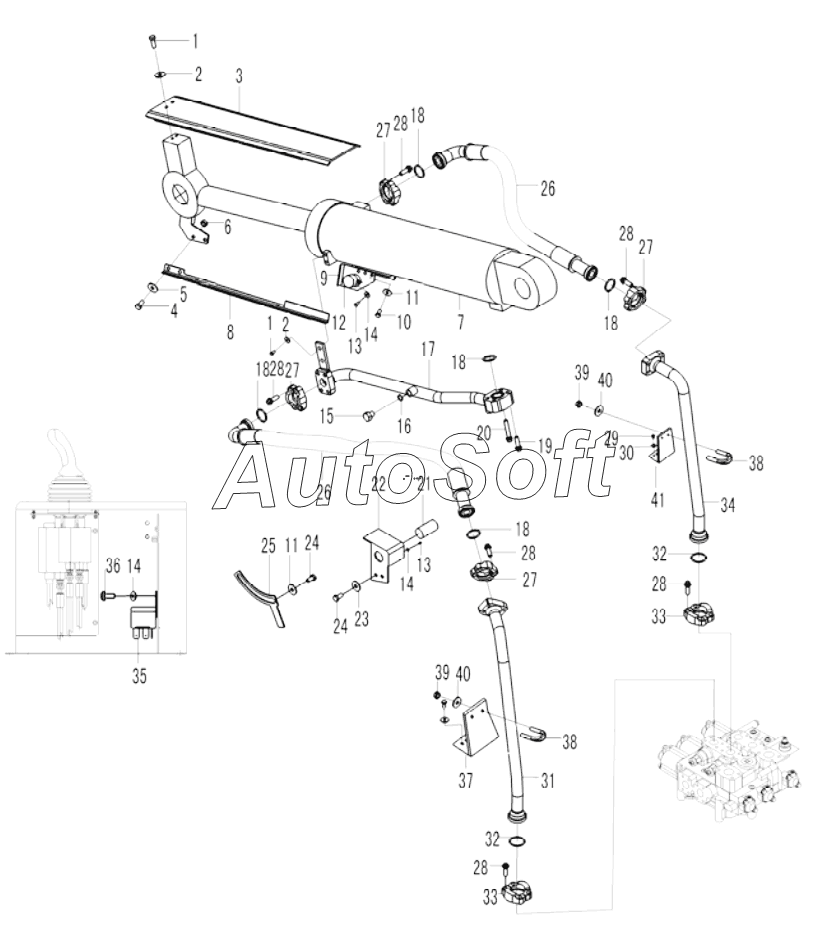

Каталог запасных частей к технике: SDLG LG936L (2013). Tilt cylinder assembly
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
24
25
26
26
27
27
27
27
28
28
28
28
28
28
29
30
31
32
32
33
33
34
35
36
37
38
38
39
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | BOLT | |
| 2 | 4***7 | WASHER | |
| 3 | 2***1 | INDICATING ROD OF BUCKET | |
| 4 | 4***1 | Bolt | |
| 5 | 4***7 | WASHER | |
| 6 | 4***3 | NUT | |
| 7 | 4***3 | TILT CYLINDER | |
| 8 | 2***1 | Indicator plate | |
| 9 | 2***1 | Bracket | |
| 10 | 4***9 | BOLT | |
| 11 | 4***6 | WASHER | |
| 12 | 4***2 | Position switch | |
| 13 | 4***2 | Screw | |
| 14 | 4***0 | WASHER | |
| 15 | 4***4 | PLUG | |
| 16 | 4***7 | O-RING | |
| 17 | 2***1 | BIG CHAMBER TUBE OF TILT CYLINDER | |
| 18 | 4***6 | O-RING | |
| 19 | 4***9 | BOLT | |
| 20 | 4***3 | BOLT | |
| 21 | 4***3 | Position switch | |
| 22 | 2***1 | Bracket | |
| 23 | 4***8 | WASHER | |
| 24 | 4***7 | BOLT | |
| 25 | 2***1 | INDICATIONG PLATE OF LIFTING CYLINDER | |
| 26 | 4***3 | PIPE | |
| 27 | 4***3 | FLANGE | |
| 28 | 4***5 | BOLT | |
| 29 | 4***5 | BOLT | |
| 30 | 4***6 | WASHER | |
| 31 | 2***1 | OIL TUBE OF BIG CHAMBEROF TILT CYLINDER | |
| 32 | 4***9 | O-RING | |
| 33 | 4***7 | FLANGE | |
| 34 | 2***1 | OIL TUBE OF SMALL CHAMBEROF TILT CYLINDER | |
| 35 | 4***9 | Relay | |
| 36 | 4***8 | SCREW | |
| 37 | 2***1 | STEADY REST A | |
| 38 | 4***8 | U-BOLT | |
| 39 | 4***7 | NUT | |
| 40 | 4***2 | Washer | |
| 41 | 2***1 | STEADY REST B |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
