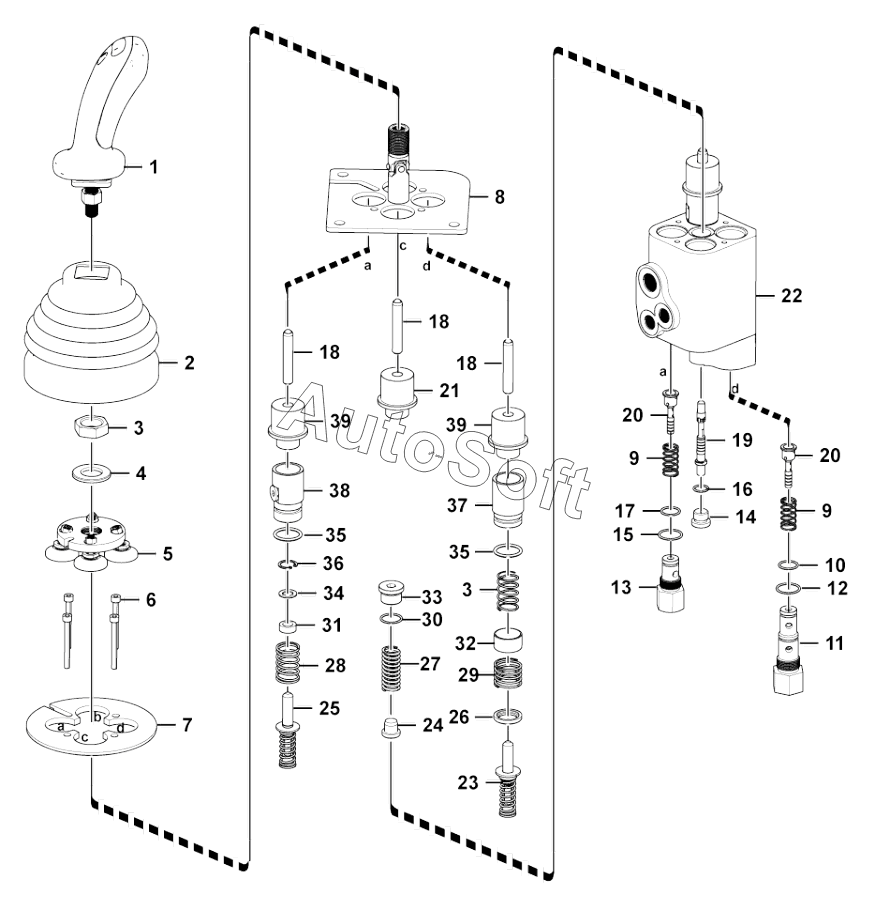

Каталог запасных частей к технике: SDLG L956F (2017). Control lever GDXS2-DT
30
21
22
23
24
25
26
27
28
29
20
20
31
32
33
34
35
35
36
37
38
39
39
11
2
3
3
4
5
6
7
8
9
9
10
1
12
13
14
15
16
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Handle | |
| 2 | 4***7 | Cover | |
| 3 | 4***0 | Nut | |
| 4 | 4***7 | Washer-20-140hv gb848-85 | |
| 5 | 4***1 | Plate | |
| 6 | 4***6 | Screw | |
| 7 | 4***3 | Plate | |
| 8 | 4***2 | Plate | |
| 9 | 4***9 | Spring dxs-16-01 | |
| 10 | 4***3 | O-ring | |
| 11 | 4***5 | Safety valve seat dxs-18-01 | |
| 12 | 4***2 | O-ring | |
| 13 | 4***6 | Safety valve seat dxs-16-04 | |
| 14 | 4***4 | Plug | |
| 15 | 4***4 | O-ring | |
| 16 | 4***2 | O-ring | |
| 17 | 4***8 | O-ring 12.5x1.8 gb3452.1-82 | |
| 18 | 4***6 | Dowel | |
| 19 | 4***7 | Valve rod | |
| 20 | 4***1 | Valve stem dxs-16-03 | |
| 21 | 4***8 | Bushing | |
| 22 | 4***9 | Valve body | |
| 23 | 4***0 | Control rod | |
| 24 | 4***1 | Spring seat | |
| 25 | 4***9 | Plate | |
| 26 | 4***2 | Spring seat | |
| 27 | 4***3 | Spring | |
| 28 | 4***5 | Spring dxs-17 | |
| 29 | 4***4 | Spring | |
| 30 | 4***7 | O-ring 18x1.8 gb3452.1-82 | |
| 31 | 4***1 | Sealing ring | |
| 32 | 4***5 | Spring seat | |
| 33 | 4***6 | Plug | |
| 34 | 4***3 | Cover dxs-10-07 | |
| 35 | 4***0 | O-ring 22.4x2.8 gb3452.1-82 | |
| 36 | 4***4 | Retaining ring | |
| 37 | 4***5 | Cover | |
| 38 | 4***1 | Cover dxs-10-02-01 | |
| 39 | 4***4 | Solenoid valve |
