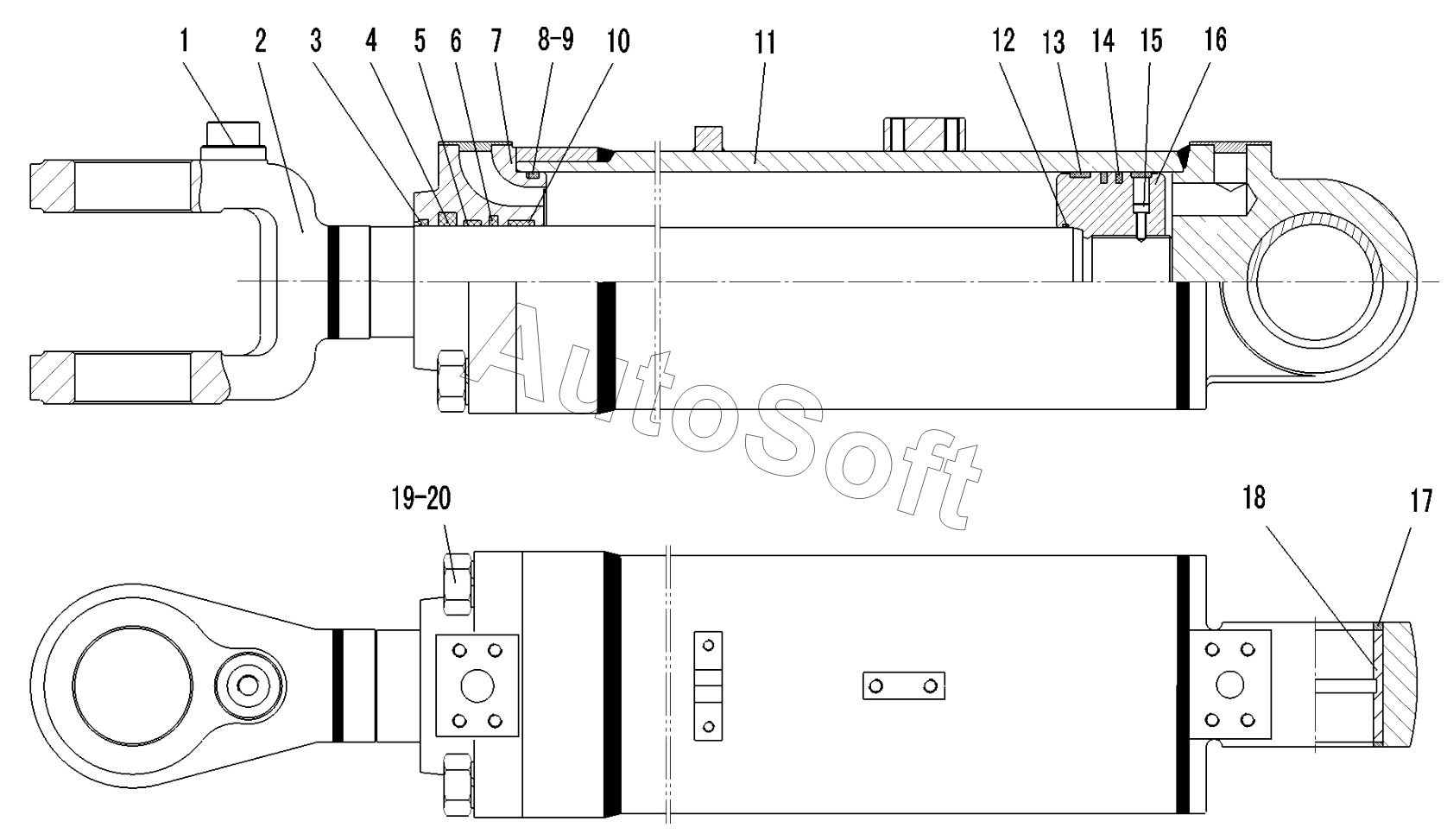

Каталог запасных частей к технике: SDLG LG952H (2012). LIFT ARM CYLINDER (371368)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | RETAINER HSGF-160/90x812.5-1 | |
| 2 | 4***2 | PISTON ROD HSGF-160/80x812.5-2 | |
| 3 | 4***1 | SEALING KIT | |
| 4 | 4***1 | SEALING KIT | |
| 5 | 4***1 | SEALING KIT | |
| 6 | 4***1 | SEALING KIT | |
| 7 | 4***3 | CYLINDER COVER HSGF-160/80x812.5-3 | |
| 8 | 4***1 | SEALING KIT | |
| 9 | 4***1 | SEALING KIT | |
| 10 | 4***1 | SEALING KIT | |
| 11 | 4***7 | Cylinder baly | |
| 12 | 4***1 | SEALING KIT | |
| 13 | 4***1 | SEALING KIT | |
| 14 | 4***1 | SEALING KIT | |
| 15 | 4***9 | SCREW GB70.1-M8x30-8.8 | |
| 16 | 4***4 | PISTON HSGF-160/80x812.5-5 | |
| 17 | 4***3 | BUSHING JB/T7521-1994 | |
| 18 | 4***1 | SEALING KIT | |
| 19 | 4***2 | BOLT GB5786-M27x2x75EpZn-10.9 | |
| 20 | 4***8 | SPRING WASHER GB93-87 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
