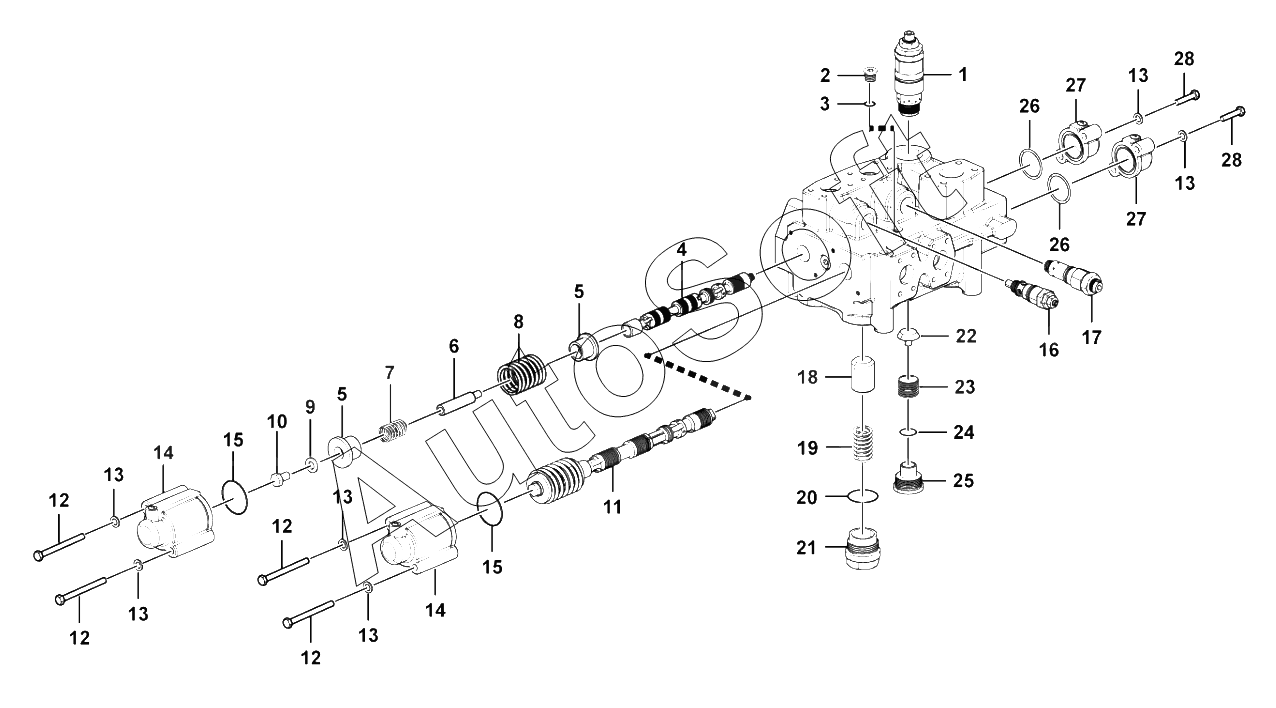

Каталог запасных частей к технике: SDLG LG936L (2017). Control valve assembly D32-16(331005)
1
2
3
4
5
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Valve | |
| 2 | 4***2 | Plug | |
| 3 | 4***1 | O-RING | |
| 4 | 4***7 | Valve rod | |
| 5 | 4***4 | Spring seat | |
| 6 | 4***5 | Joint | |
| 7 | 4***3 | Spring | |
| 8 | 4***5 | Spring | |
| 9 | 4***2 | Washer | |
| 10 | 4***7 | BOLT | |
| 11 | 4***6 | Valve rod | |
| 12 | 4***3 | Screw | |
| 13 | 4***2 | Washer | |
| 14 | 4***3 | Cover | |
| 15 | 7***2 | O-ring | |
| 16 | 4***8 | Valve | |
| 17 | 4***7 | Valve | |
| 18 | 4***0 | Relief valve | |
| 19 | 4***9 | Spring | |
| 20 | 7***5 | O-RING | |
| 21 | 4***4 | Valve cover | |
| 22 | 4***3 | Non-return valve | |
| 23 | 4***4 | Spring | |
| 24 | 4***6 | O-RING | |
| 25 | 4***1 | Valve cover | |
| 26 | 7***7 | O-ring | |
| 27 | 4***8 | Valve cover | |
| 28 | 2***6 | Screw |
