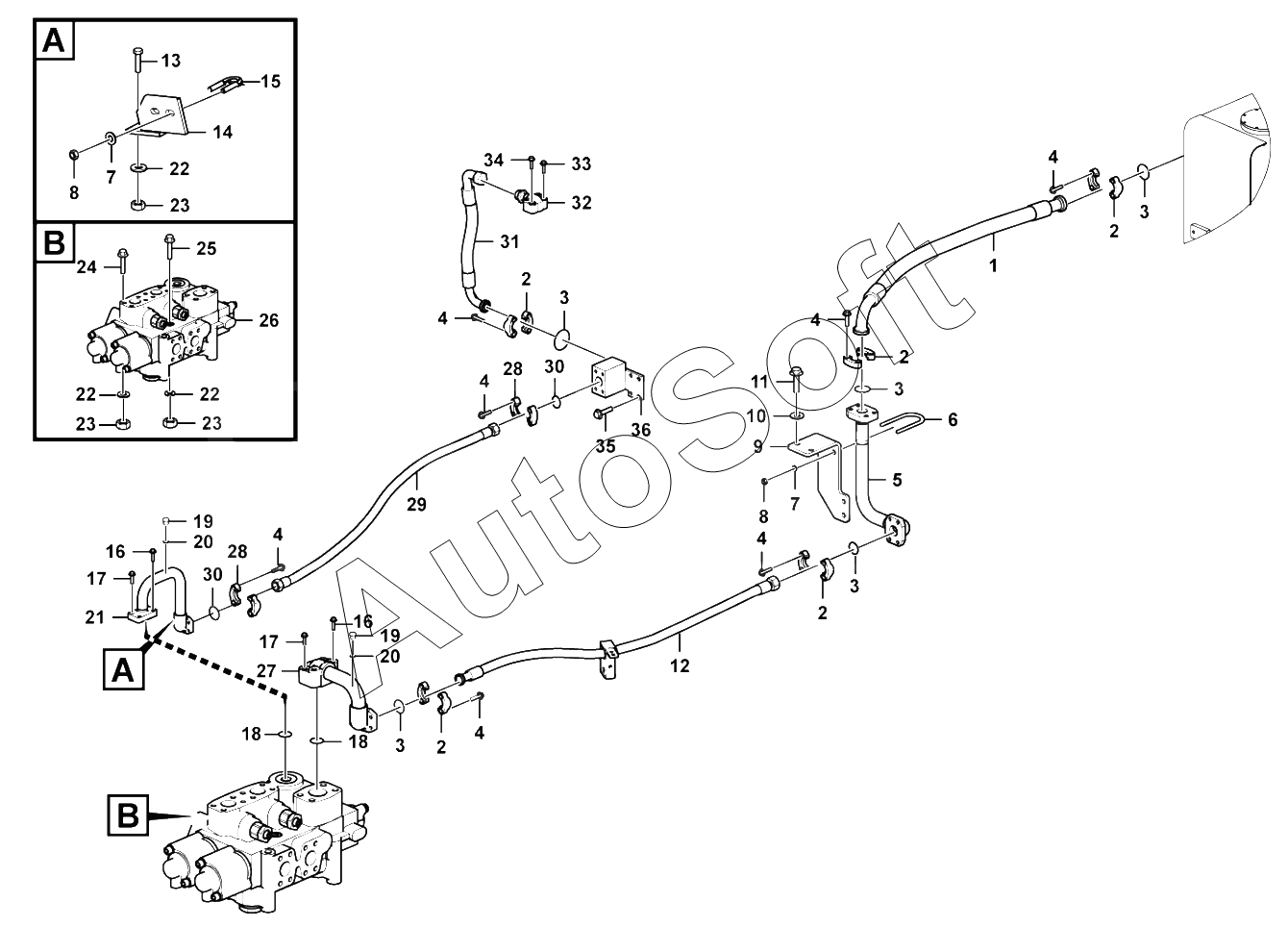

Каталог запасных частей к технике: SDLG LG936L (2017). Hydraulic control system
28
28
20
20
21
22
22
22
23
23
23
24
25
26
27
19
19
29
30
30
31
32
33
34
35
36
10
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
4
5
6
7
7
8
8
9
1
11
12
13
14
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Hose | |
| 2 | 4***6 | FLANGE | |
| 3 | 4***9 | O-RING | |
| 4 | 4***5 | BOLT | |
| 5 | 2***1 | Pipe | |
| 6 | 4***6 | U-BOLT | |
| 7 | 4***2 | Washer | |
| 8 | 4***7 | NUT | |
| 9 | 2***1 | Anchor plate | |
| 10 | 4***6 | WASHER | |
| 11 | 4***7 | BOLT | |
| 12 | 4***1 | PIPE | |
| 13 | 4***7 | BOLT | |
| 14 | 2***1 | STEADY REST | |
| 15 | 4***8 | U-BOLT | |
| 16 | 4***3 | BOLT | |
| 17 | 4***8 | BOLT | |
| 18 | 4***0 | O-RING | |
| 19 | 4***4 | PLUG | |
| 20 | 4***7 | O-RING | |
| 21 | 2***2 | Pipe | |
| 22 | 4***8 | WASHER | |
| 23 | 4***1 | NUT | |
| 24 | 4***7 | BOLT | |
| 25 | 4***6 | BOLT | |
| 26 | 4***3 | Control valve | |
| 27 | 2***1 | TUBE | |
| 28 | 4***3 | FLANGE | |
| 29 | 4***9 | PIPE LGB107-010110 | |
| 30 | 4***6 | O-RING | |
| 31 | 2***1 | Hose | |
| 32 | 2***1 | Nipple | |
| 33 | 4***9 | BOLT | |
| 34 | 4***3 | BOLT | |
| 35 | 4***8 | BOLT | |
| 36 | 2***1 | TWO-WAY MASS |
