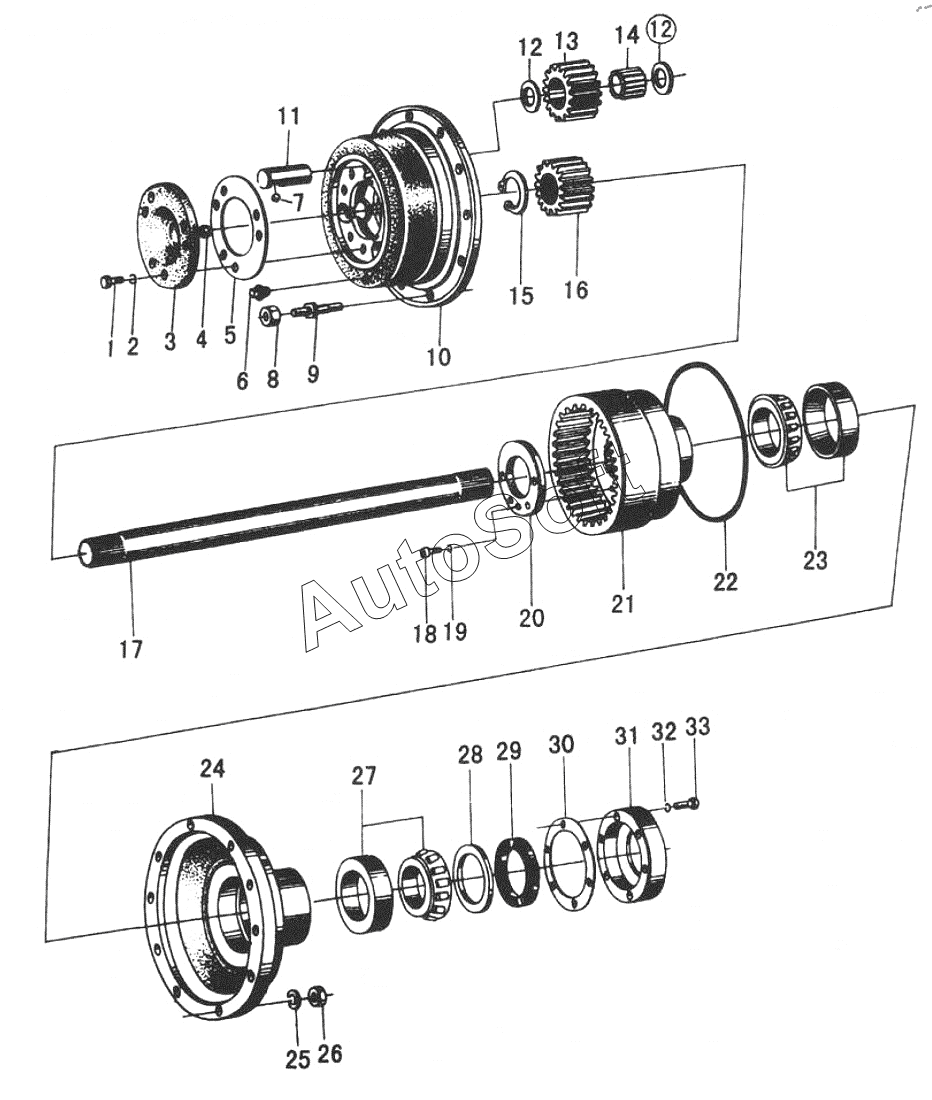

Каталог запасных частей к технике: SDLG LG930-1 (2005). FINAL DRIVE ASSEMBLY для 30F
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | BOLT | |
| 2 | G***7 | WASHER | |
| 3 | Z***4 | COVER | |
| 4 | G***0 | STEEL BALL | |
| 5 | Z***3 | SPACER | |
| 6 | Q***7 | PLUG | |
| 7 | G***0 | STEEL BALL | |
| 8 | Z***3 | RIM NUT | |
| 9 | Z***0 | RIM BOLT | |
| 10 | Z***1 | PLANET PINION CARRIER | |
| 11 | Z***9 | PLANET PINION SHAFT | |
| 12 | Z***6 | SPACER | |
| 13 | Z***7 | PLANET GEAR | |
| 14 | G***4 | NEEDLE ROLLER | |
| 15 | G***6 | RING SNAP | |
| 16 | Z***5 | GEAR-SUN | |
| 17 | Z***6 | DIFFERENTIAL AXLE | |
| 18 | G***6 | SCREW | |
| 19 | G***7 | WASHER | |
| 20 | Z***3 | ROUND NUT | |
| 21 | Z***2 | AXLE RING GEAR | |
| 22 | Z***1 | O-RING | |
| 23 | G***4 | BEARING | |
| 24 | Z***2 | HUB WHEAL | |
| 25 | G***7 | WASHER | |
| 26 | G***6 | NUT | |
| 27 | G***4 | BEARING | |
| 28 | Z***7 | ISOLATED BUSHING | |
| 29 | H***7 | OIL SEA | |
| 30 | Z***4 | GASKET | |
| 31 | Z***5 | COVER OF OIL SAL | |
| 32 | G***7 | WASHER | |
| 33 | G***6 | BOLT |
