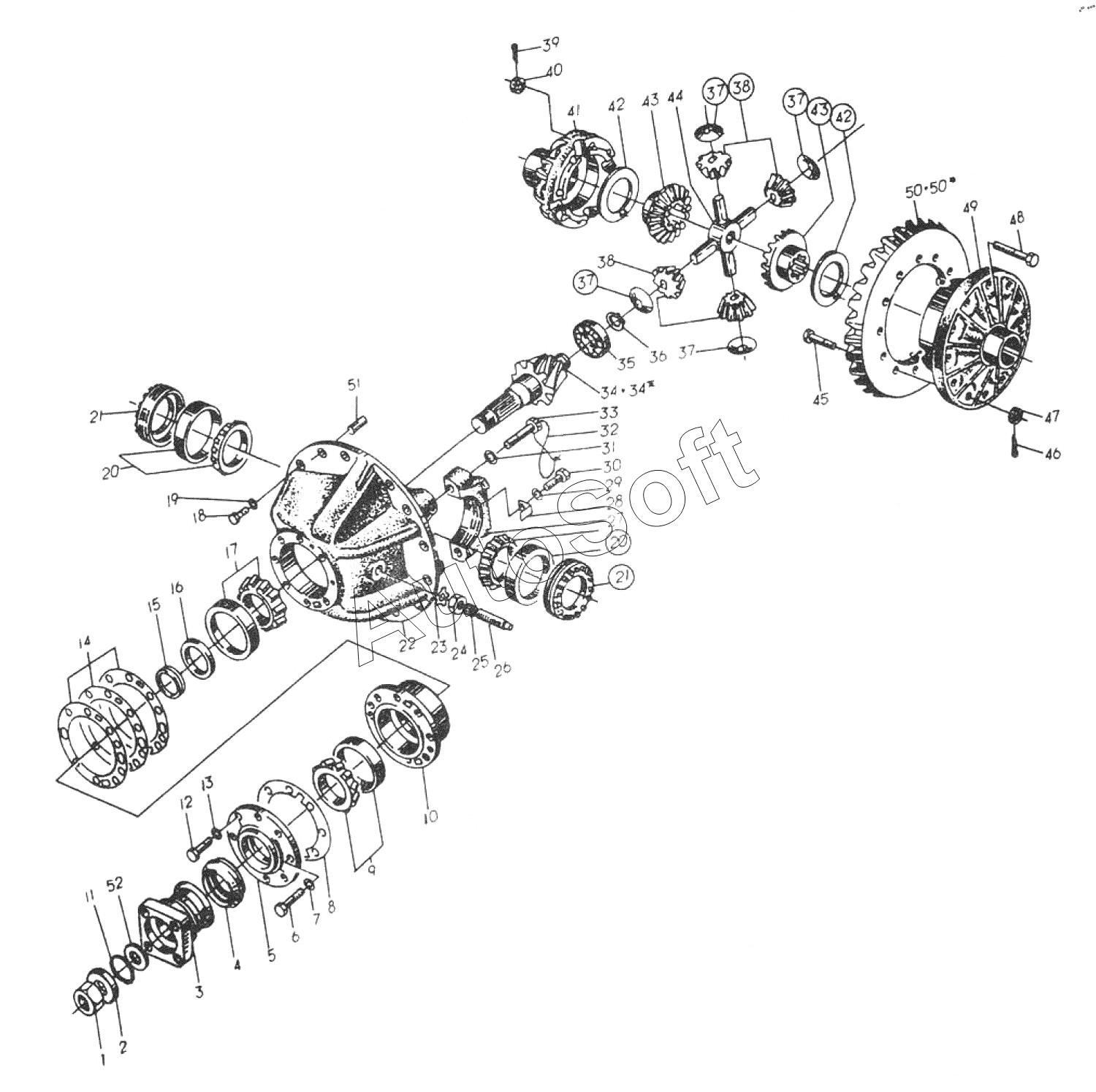

Каталог запасных частей к технике: SDLG LG930-1 (2005). FRONT(REAR)AXLE MAINDRIVE ASS’Y для 30F
41
29
30
31
32
33
34
34
34
34
34
34
35
36
37
37
37
37
38
38
39
40
28
42
42
43
43
44
45
46
47
48
49
50
50
50
50
50
50
51
52
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***8 | LOCKING NUT | |
| 2 | Z***1 | WASHER | |
| 3 | Z***1 | INPUT FLANGE | |
| 4 | H***7 | OIL SEA | |
| 5 | Z***3 | SEALING COVER | |
| 6 | G***6 | BOLT M8X20 | |
| 7 | G***7 | WASHER | |
| 8 | Z***4 | GASKET | |
| 9 | G***4 | BEARING | |
| 10 | Z***7 | CAGE | |
| 11 | Z***2 | O-RING | |
| 12 | G***6 | BOLT M8X20 | |
| 13 | G***7 | WASHER | |
| 14 | Z***5 | ADJUSTING SHIM | |
| 15 | Z***4 | SPACER | |
| 16 | Z***6 | SHAFT SLEEVE | |
| 17 | G***4 | BEARING | |
| 18 | G***6 | BOLT | |
| 19 | G***7 | WASHER | |
| 20 | G***4 | BEARING | |
| 21 | Z***3 | ADJUSTING NUT | |
| 22 | Z***0 | CARRIER | |
| 23 | Z***8 | LOCKING SHIM | |
| 24 | G***6 | NUT | |
| 25 | Z***2 | COPPER SLEEVE | |
| 26 | Z***1 | BOLT | |
| 27 | Z***7 | BEARING SEAT | |
| 28 | Z***8 | LOCKING PLATE | |
| 29 | G***7 | WASHER | |
| 30 | G***8 | BOLT | |
| 31 | G***5 | WASHER | |
| 32 | G***2 | STEEL WIRE | |
| 33 | G***8 | BOLT | |
| 34 | Z***9 | SPIRAL BEVEL GEAR PINION | |
| 34 | Z***1 | SPIRAL BEVEL GEAR PINION | |
| 35 | G***4 | BEARING | |
| 36 | G***6 | RING SNAP | |
| 37 | Z***1 | WASHER | |
| 38 | Z***2 | PINION FOR DIFFERENTIAL | |
| 39 | G***6 | SPLIT PIN | |
| 40 | G***6 | NUT | |
| 41 | Z***4 | LEFT CASE DIFF | |
| 42 | Z***6 | WAGER THRUST | |
| 43 | Z***5 | AXLE SHAFT GEAR | |
| 44 | Z***0 | CARDAN SHAFT | |
| 45 | Z***2 | BOLT | |
| 46 | G***6 | SPLIT PIN | |
| 47 | G***6 | NUT | |
| 48 | Z***9 | BOLT | |
| 49 | Z***1 | RIGHT CASE DIFF | |
| 50 | Z***3 | SPIRAL BEVEL DRIVEN GEAR | |
| 50 | Z***2 | SPIRAL BEVEL DRIVEN GEAR | |
| 51 | G***6 | FOUND PIN | |
| 52 | Z***6 | RING SNAP |
