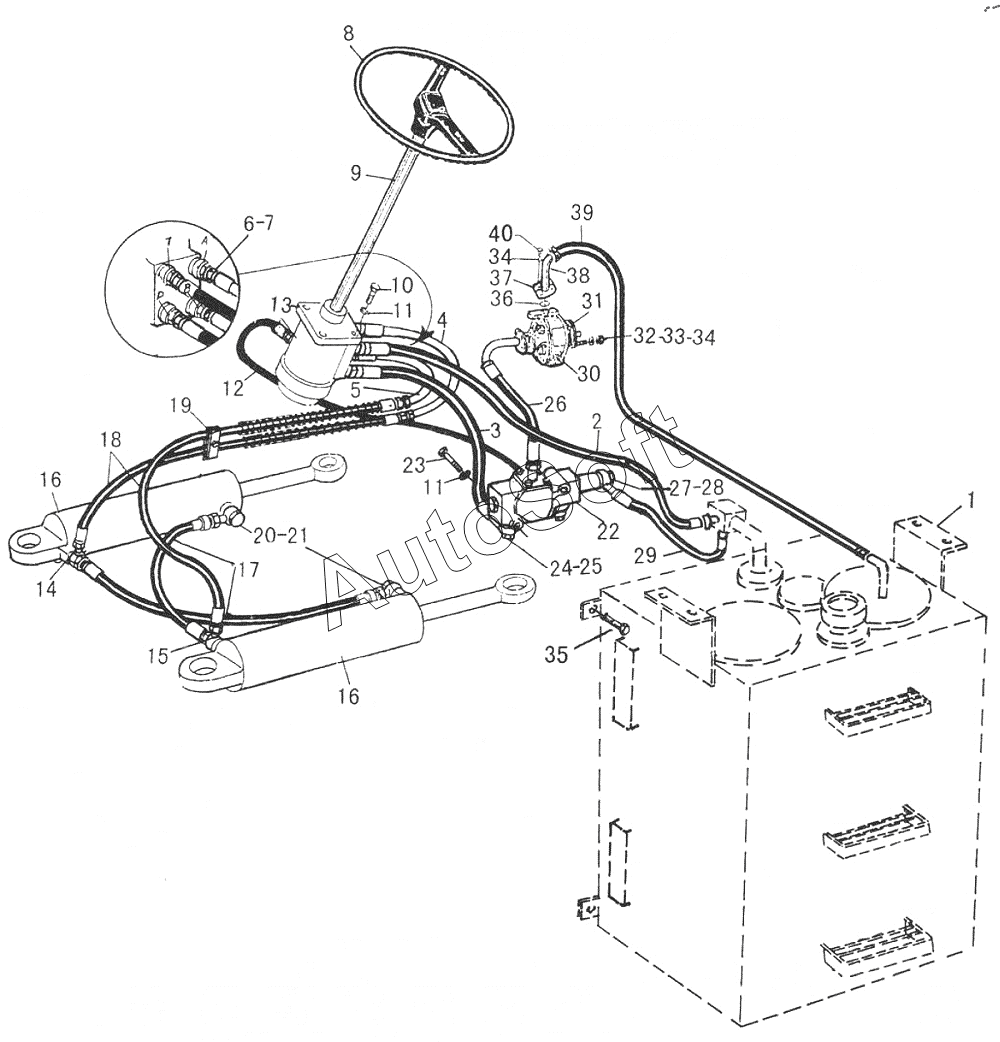

Каталог запасных частей к технике: SDLG LG930-1 (2005). STEERING SYSTEM для 30F
31
22
23
24
25
26
27
28
29
30
21
32
33
34
34
35
36
37
38
39
40
11
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | HYARAULIC TANK | |
| 2 | Z***2 | OIL RETURN PIPE OF STEERING GEAR | |
| 3 | Z***4 | OIL ILET PIPE OF STEERING GEAR | |
| 4 | Z***4 | OIL OUTLET TUBE OF STEERING GEAR | |
| 5 | Z***5 | OIL OUTLET TUBE OF STEERING GEAR | |
| 6 | Z***1 | ADAPTER | |
| 7 | J***7 | WASHER | |
| 8 | F***F | STEERING WHEEL | |
| 9 | F***F | STEERING COLUMN | |
| 10 | G***6 | BOLT | |
| 11 | G***7 | WASHER | |
| 12 | Z***6 | FEEDBACK OIL PIPE OF PRIORITY VALVE | |
| 13 | B***C | STEERING GEAR | |
| 14 | Z***7 | TUBE | |
| 15 | Z***8 | TUBE | |
| 16 | H***8 | STEERING CYLINDER | |
| 17 | Z***9 | OIL PIPE OF STEERING CYLINDER | |
| 18 | Z***0 | OIL PIPE | |
| 19 | Z***3 | SET BLOCK | |
| 20 | J***7 | BOLT | |
| 21 | J***7 | WASHER | |
| 22 | Y***F | PRIORITY VALVE | |
| 23 | G***6 | BOLT | |
| 24 | J***7 | BOLT | |
| 25 | J***7 | WASHER | |
| 26 | Z***4 | OIL OUTLET TUBEOFPUMPASSY | |
| 27 | J***7 | BOLT | |
| 28 | J***7 | WASHER | |
| 29 | Z***5 | OIL RETURN PIPE OF PRIORITY VALVE | |
| 30 | C***B | GEAR PUMP | |
| 31 | Z***2 | SEALING SPACER | |
| 32 | G***8 | STUD | |
| 33 | G***6 | NUT | |
| 34 | G***7 | WASHER | |
| 35 | G***6 | BOLT | |
| 36 | G***2 | O-RING | |
| 37 | Z***1 | PRIOT COVER | |
| 38 | Z***7 | OIL INLET TUBE OF PUMP | |
| 39 | Z***6 | PIPE | |
| 40 | G***6 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
