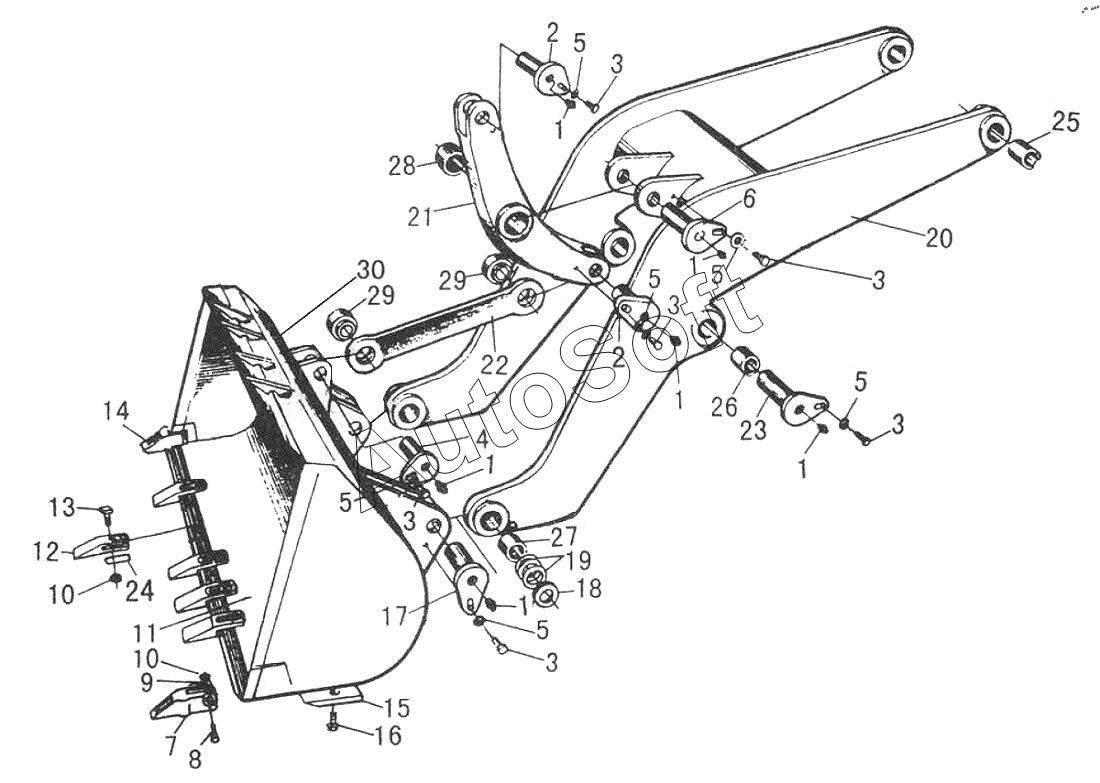

Каталог запасных частей к технике: SDLG LG930-1 (2005). WORKING EQUIPMENT для 30F
16
30
29
29
28
27
26
25
24
23
22
21
20
19
18
17
1
1
1
1
1
1
15
14
13
12
11
10
10
9
8
7
6
5
5
5
5
5
5
4
3
3
3
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***5 | FZTTING | |
| 2 | Z***6 | PIN FOR LIFT CYLINDER | |
| 3 | G***6 | BOLT | |
| 4 | Z***7 | CJPPER PIN FOR BUCKET | |
| 5 | Z***4 | WASHER | |
| 6 | Z***9 | PIN FOR ROCKER ARM | |
| 7 | Z***1 | GUARD BUCKET-CORNER TEETH | |
| 8 | Z***2 | BOLT | |
| 9 | G***1 | WASHER | |
| 10 | G***6 | NUT | |
| 11 | Z***1 | BUCKET | |
| 12 | Z***3 | BUCKET TEETH | |
| 13 | Z***4 | BOLT | |
| 14 | Z***5 | GUARD BUCKET-LORNER TEETH | |
| 15 | Z***6 | REAR DURABLE PLATE | |
| 16 | Z***7 | BOLT | |
| 17 | Z***5 | LOWER PIN FOR BUCKET | |
| 18 | Z***8 | O-PUSTRING | |
| 19 | Z***9 | SPACER | |
| 20 | Z***2 | LIFT ARM | |
| 21 | Z***4 | ROCKER ARM | |
| 22 | Z***3 | LINKAE ROD | |
| 23 | Z***8 | UPPER PIN FOR LIFT CYLNDER | |
| 24 | Z***2 | SPACER | |
| 25 | Z***3 | SLEEVE | |
| 26 | Z***1 | SLEEVE | |
| 27 | Z***1 | SLEEVE | |
| 28 | Z***2 | SLEEVE | |
| 29 | Z***6 | SLEEVE | |
| 30 | Z***A | BUCKET |
