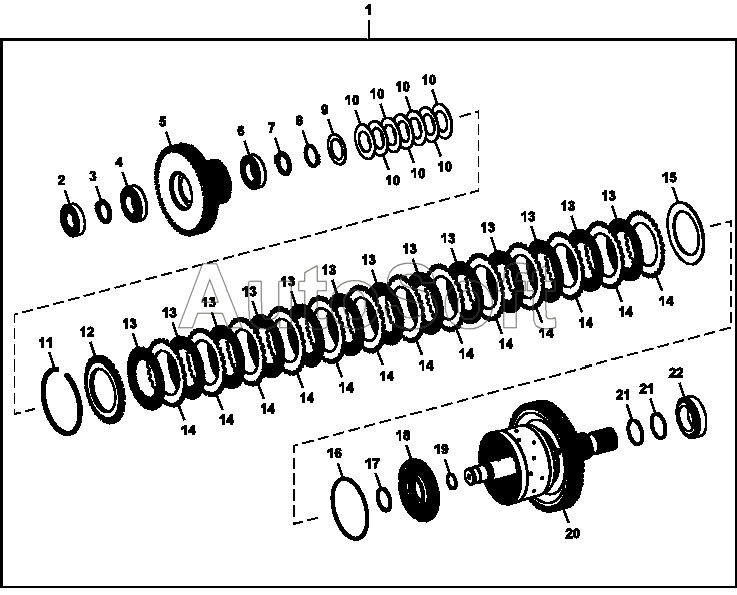

Каталог запасных частей к технике: John Deere JD-315SK(часть 1) (2015). Узел муфты второй скорости (K2)
/37.gif)
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Модульная муфта | |
| 2 | T***2 | Коничный роликовый подшипник | |
| 3 | T***6 | Пружинное кольцо | |
| 3 | T***7 | Пружинное кольцо | |
| 3 | T***8 | Пружинное кольцо | |
| 3 | T***9 | Пружинное кольцо | |
| 3 | T***0 | Пружинное кольцо | |
| 3 | T***1 | Пружинное кольцо | |
| 3 | T***2 | Пружинное кольцо | |
| 3 | T***3 | Пружинное кольцо | |
| 3 | T***7 | Пружинное кольцо | |
| 3 | T***8 | Пружинное кольцо | |
| 3 | T***9 | Пружинное кольцо | |
| 3 | T***0 | Пружинное кольцо | |
| 4 | A***0 | Коничный роликовый подшипник | |
| 5 | T***1 | Ступица | |
| 6 | A***9 | Коничный роликовый подшипник | |
| 7 | T***0 | Пружинное кольцо | |
| 8 | 4***8 | Пружинное кольцо | |
| 9 | T***9 | Упорная шайба | |
| 10 | T***3 | Тарельчатая пружина | |
| 11 | T***9 | Пружинное кольцо | |
| 11 | T***4 | Пружинное кольцо | |
| 11 | T***1 | Пружинное кольцо | |
| 11 | T***2 | Пружинное кольцо | |
| 11 | T***3 | Пружинное кольцо | |
| 11 | T***4 | Пружинное кольцо | |
| 11 | T***5 | Пружинное кольцо | |
| 11 | T***6 | Пружинное кольцо | |
| 11 | T***7 | Пружинное кольцо | |
| 12 | T***7 | Пластина | |
| 13 | T***6 | Дисковое орудие | |
| 14 | T***1 | Пластина муфты | |
| 15 | T***9 | Тарельчатая пружина | |
| 16 | T***9 | Кольцо | |
| 17 | A***0 | Уплотнительное кольцо | |
| 18 | T***1 | Поршень | |
| 19 | T***2 | Кольцо | |
| 20 | A***4 | Барабан | |
| 21 | T***8 | Кольцо поршня | |
| 22 | A***9 | Коничный роликовый подшипник |
