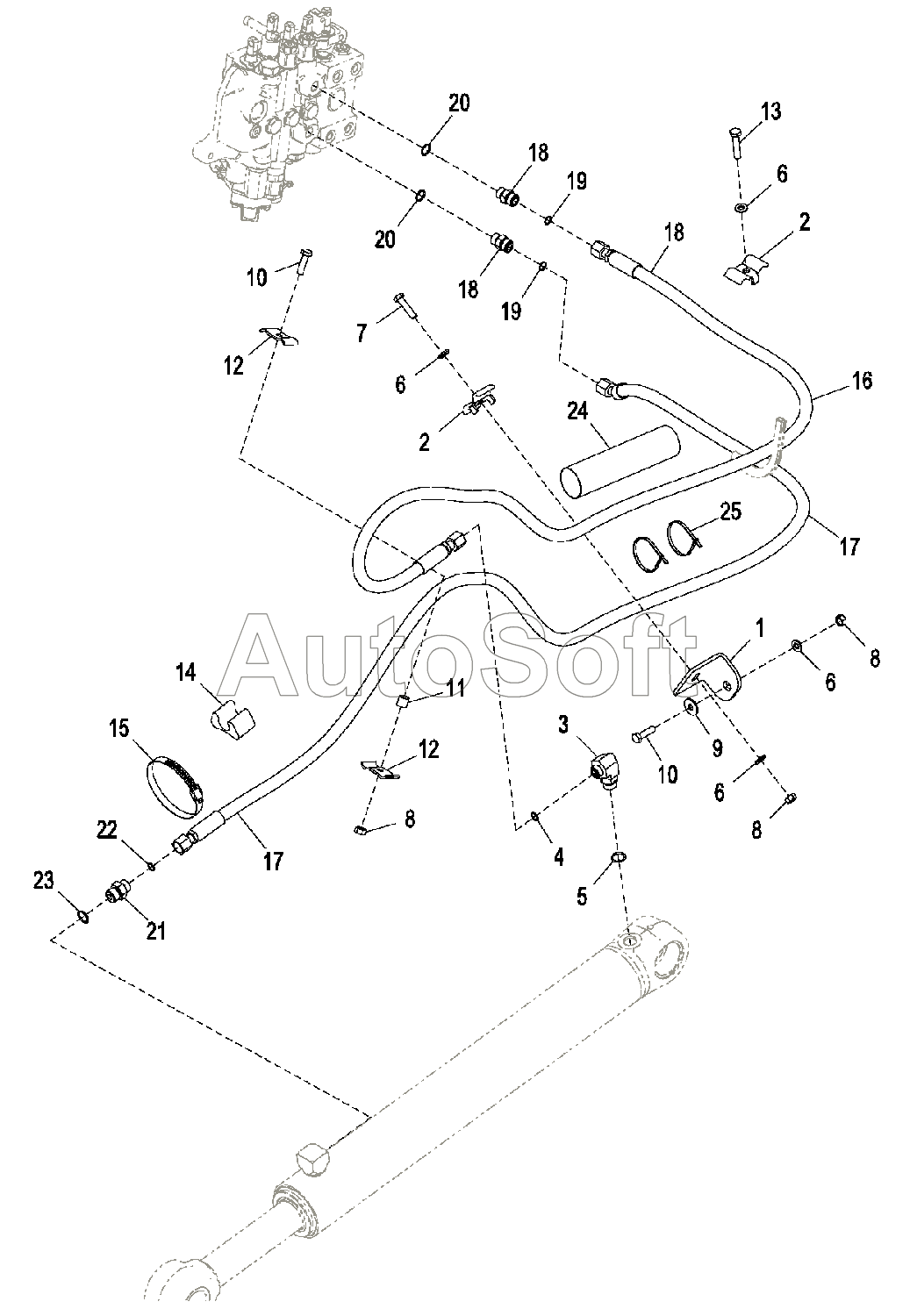

Каталог запасных частей к технике: John Deere JD-325SK (2015). Трубопроводы погрузчика, левая сторона
1
2
2
3
4
5
6
6
6
6
7
8
8
8
9
10
10
11
12
12
13
14
15
16
17
17
18
18
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***4 | Уголок | |
| 2 | K***9 | Скоба | |
| 3 | 3***2 | Коленчатый патрубок | |
| 4 | T***7 | Уплотнительное кольцо | |
| 5 | R***6 | Уплотнительное кольцо | |
| 6 | 2***9 | Шайба | |
| 7 | 1***7 | Винт с головкой | |
| 8 | 1***4 | Гайка | |
| 9 | 2***6 | Шайба | |
| 10 | 1***0 | Винт с головкой | |
| 11 | 2***1 | Распорная втулка | |
| 12 | R***9 | Разъемный хомут | |
| 13 | 1***0 | Винт с головкой | |
| 14 | T***3 | Направляющая | |
| 15 | A***0 | Шланговый зажим | |
| 16 | A***1 | Гидрошланг | |
| 17 | A***2 | Гидрошланг | |
| 18 | 3***1 | Фитинг переходника | |
| 19 | T***7 | Уплотнительное кольцо | |
| 20 | R***5 | Уплотнительное кольцо | |
| 21 | 3***4 | Фитинг переходника | |
| 22 | T***7 | Уплотнительное кольцо | |
| 23 | R***6 | Уплотнительное кольцо | |
| 24 | T***2 | Защитный шланг | |
| 25 | H***8 | Обвязной хомут |
