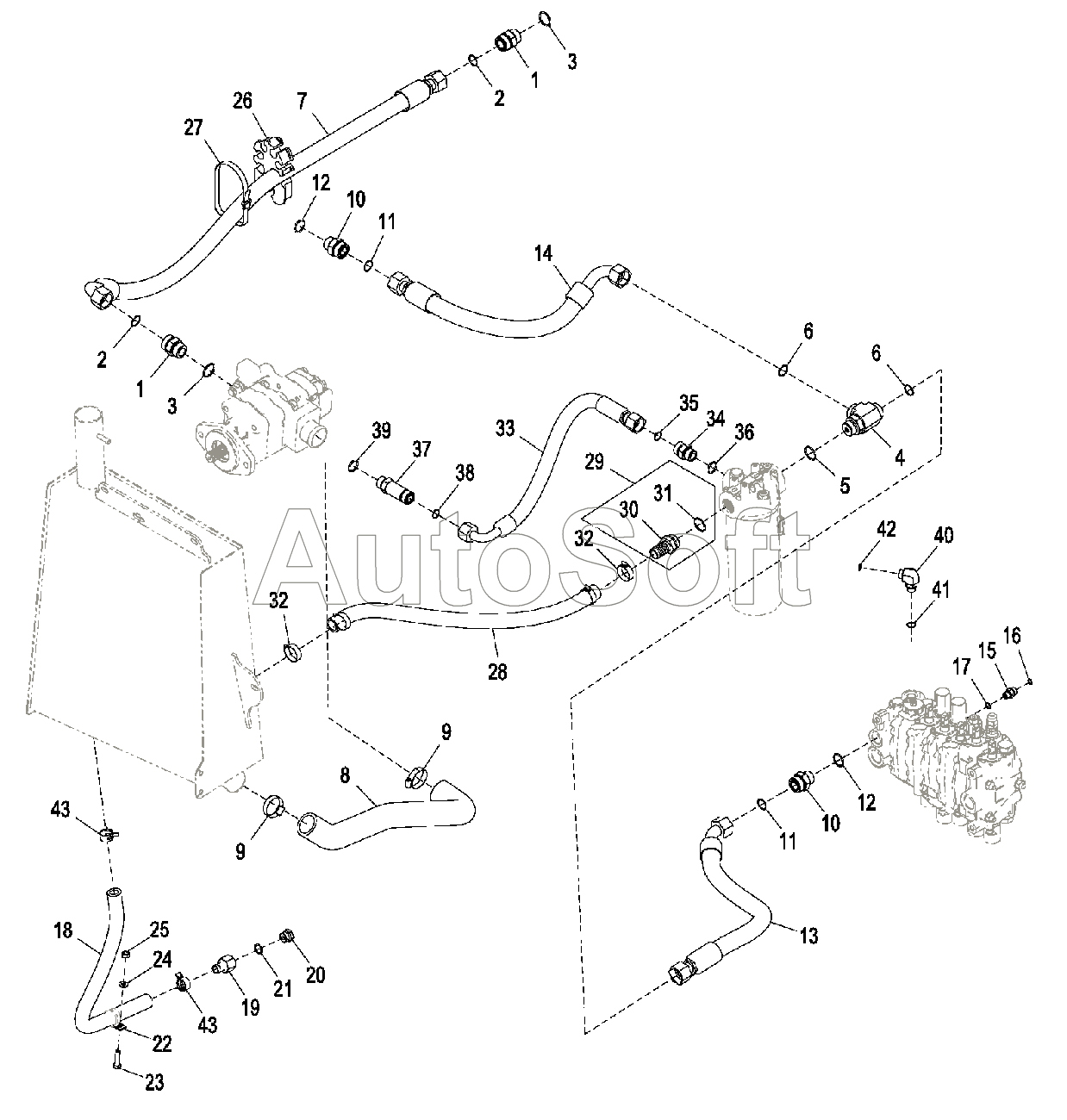

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Главн. гидравл. трубопровод (234970-)
/381.gif)
1
1
2
2
3
3
4
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Фитинг переходника | |
| 2 | T***8 | Уплотнительное кольцо | |
| 3 | R***6 | Уплотнительное кольцо | |
| 4 | A***4 | Тройник | |
| 5 | R***6 | Уплотнительное кольцо | |
| 6 | T***8 | Уплотнительное кольцо | |
| 7 | A***8 | Гидрошланг | |
| 8 | A***8 | Всасывающий шланг | |
| 9 | A***5 | Шланговый зажим | |
| 10 | 3***6 | Фитинг переходника | |
| 11 | T***8 | Уплотнительное кольцо | |
| 12 | U***9 | Уплотнительное кольцо | |
| 13 | A***9 | Гидрошланг | |
| 14 | A***0 | Гидрошланг | |
| 15 | 3***0 | Фитинг переходника | |
| 16 | T***3 | Уплотнительное кольцо | |
| 17 | R***8 | Уплотнительное кольцо | |
| 18 | T***6 | Шланг без конц. арматуры | |
| 19 | T***2 | Фитинг шланга | |
| 20 | R***4 | Пробка сливного отверстия | |
| 21 | R***6 | Уплотнительное кольцо | |
| 22 | T***4 | Скоба | |
| 23 | 1***0 | Винт с головкой | |
| 24 | 2***9 | Шайба | |
| 25 | 1***4 | Гайка | |
| 26 | T***9 | Шланговый зажим | |
| 27 | N***0 | Обвязной хомут | |
| 28 | T***6 | Шланг без конц. арматуры | |
| 29 | A***7 | Фитинг | |
| 30 | T***0 | Фитинг | |
| 31 | R***6 | Уплотнительное кольцо | |
| 32 | A***3 | Шланговый зажим | |
| 33 | A***5 | Гидрошланг | |
| 34 | 3***3 | Фитинг переходника | |
| 35 | T***8 | Уплотнительное кольцо | |
| 36 | U***7 | Уплотнительное кольцо | |
| 37 | 3***5 | Фитинг переходника | |
| 38 | T***8 | Уплотнительное кольцо | |
| 39 | U***7 | Уплотнительное кольцо | |
| 40 | 3***5 | Коленчатый патрубок | |
| 41 | R***5 | Уплотнительное кольцо | |
| 42 | T***7 | Уплотнительное кольцо | |
| 43 | R***1 | Шланговый зажим |
