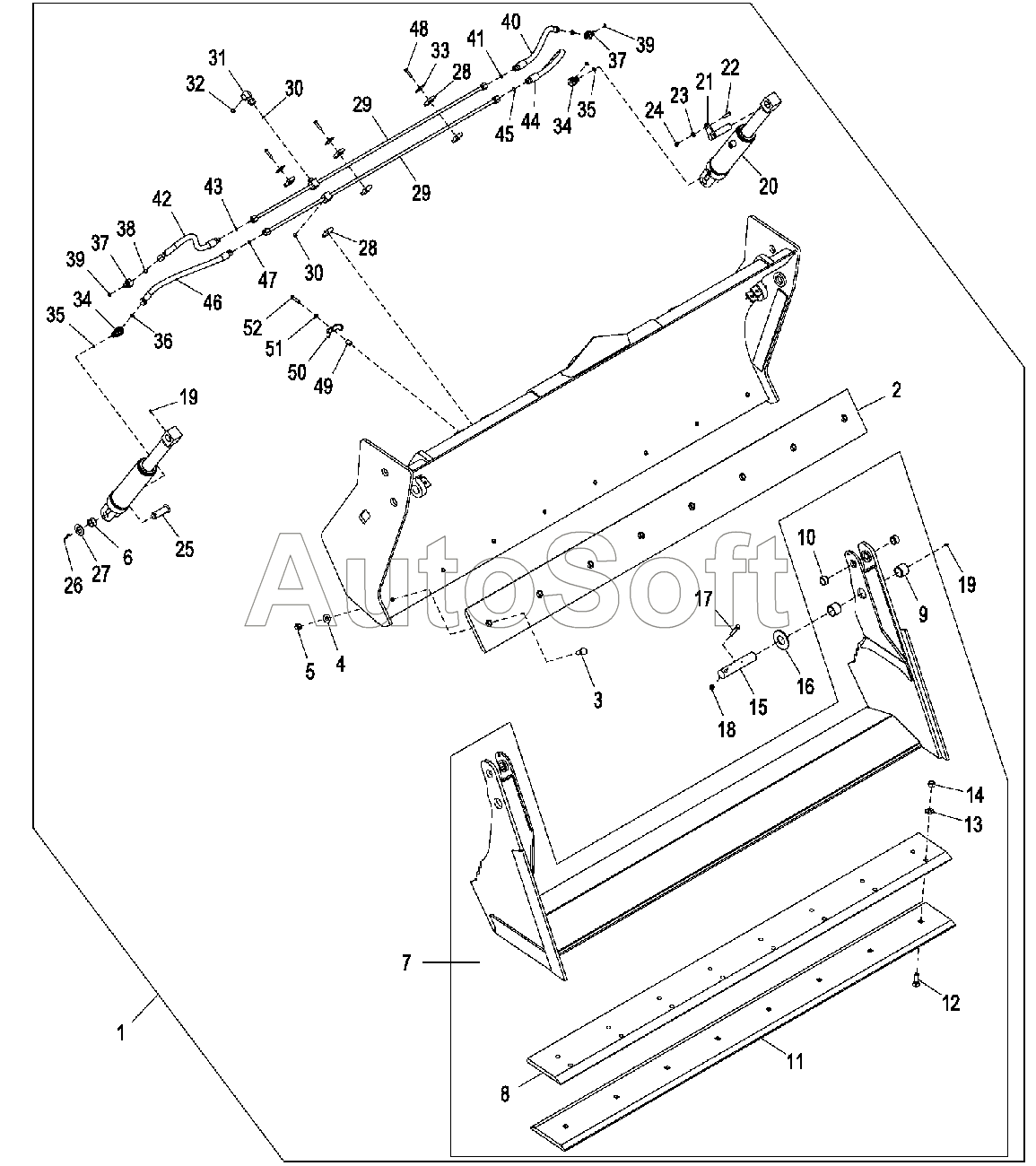

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Универсальный ковш с муфтой, 1,0 м3
/394.gif)
43
29
29
29
30
30
31
32
33
34
34
35
35
36
37
37
38
39
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***3 | Ковш обратной лопаты | |
| 2 | T***2 | Режущая кромка | |
| 3 | 0***6 | Болт | |
| 4 | 2***1 | Шайба | |
| 5 | 1***9 | Гайка | |
| 6 | T***3 | Втулка | |
| 7 | A***7 | Шарнир | |
| 8 | T***8 | Режущая кромка | |
| 9 | T***3 | Втулка | |
| 10 | T***3 | Втулка | |
| 11 | T***4 | Режущая кромка | |
| 12 | 0***9 | Болт | |
| 13 | 2***1 | Шайба | |
| 14 | 1***9 | Гайка | |
| 15 | T***9 | Штифт | |
| 16 | 2***4 | Шайба | |
| 17 | 1***6 | Винт с головкой | |
| 18 | K***6 | Стопорная гайка | |
| 19 | J***4 | Смазочная арматура | |
| 20 | A***7 | Гидравлический цилиндр | |
| 21 | A***0 | Штифт | |
| 22 | 1***2 | Винт с головкой | |
| 23 | 2***9 | Шайба | |
| 24 | T***8 | Стопорная гайка | |
| 25 | T***8 | Крепление со штифтом | |
| 26 | 1***8 | Шплинт | |
| 27 | 2***8 | Шайба | |
| 28 | H***6 | Скоба | |
| 29 | A***9 | Линия | |
| 29 | A***9 | Линия | |
| 30 | T***7 | Уплотнительное кольцо | |
| 31 | 3***5 | Коленчатый патрубок | |
| 32 | T***7 | Уплотнительное кольцо | |
| 33 | H***8 | Пластина | |
| 34 | 3***4 | Коленчатый патрубок | |
| 35 | R***8 | Уплотнительное кольцо | |
| 36 | T***7 | Уплотнительное кольцо | |
| 37 | 3***1 | Коленчатый патрубок | |
| 38 | T***7 | Уплотнительное кольцо | |
| 39 | R***8 | Уплотнительное кольцо | |
| 40 | A***2 | Гидрошланг | |
| 41 | T***7 | Уплотнительное кольцо | |
| 42 | A***2 | Гидрошланг | |
| 43 | T***7 | Уплотнительное кольцо | |
| 44 | A***1 | Гидрошланг | |
| 45 | T***7 | Уплотнительное кольцо | |
| 46 | A***1 | Гидрошланг | |
| 47 | T***7 | Уплотнительное кольцо | |
| 48 | 1***2 | Винт с головкой | |
| 49 | 2***7 | Распорная втулка | |
| 50 | T***2 | Скоба | |
| 51 | 2***6 | Шайба | |
| 52 | 1***3 | Винт с головкой | |
| 53 | R***2 | Обвязной хомут | |
| 54 | T***7 | Уплотнительное кольцо | |
| 55 | A***6 | Гидрошланг | |
| 56 | T***2 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
