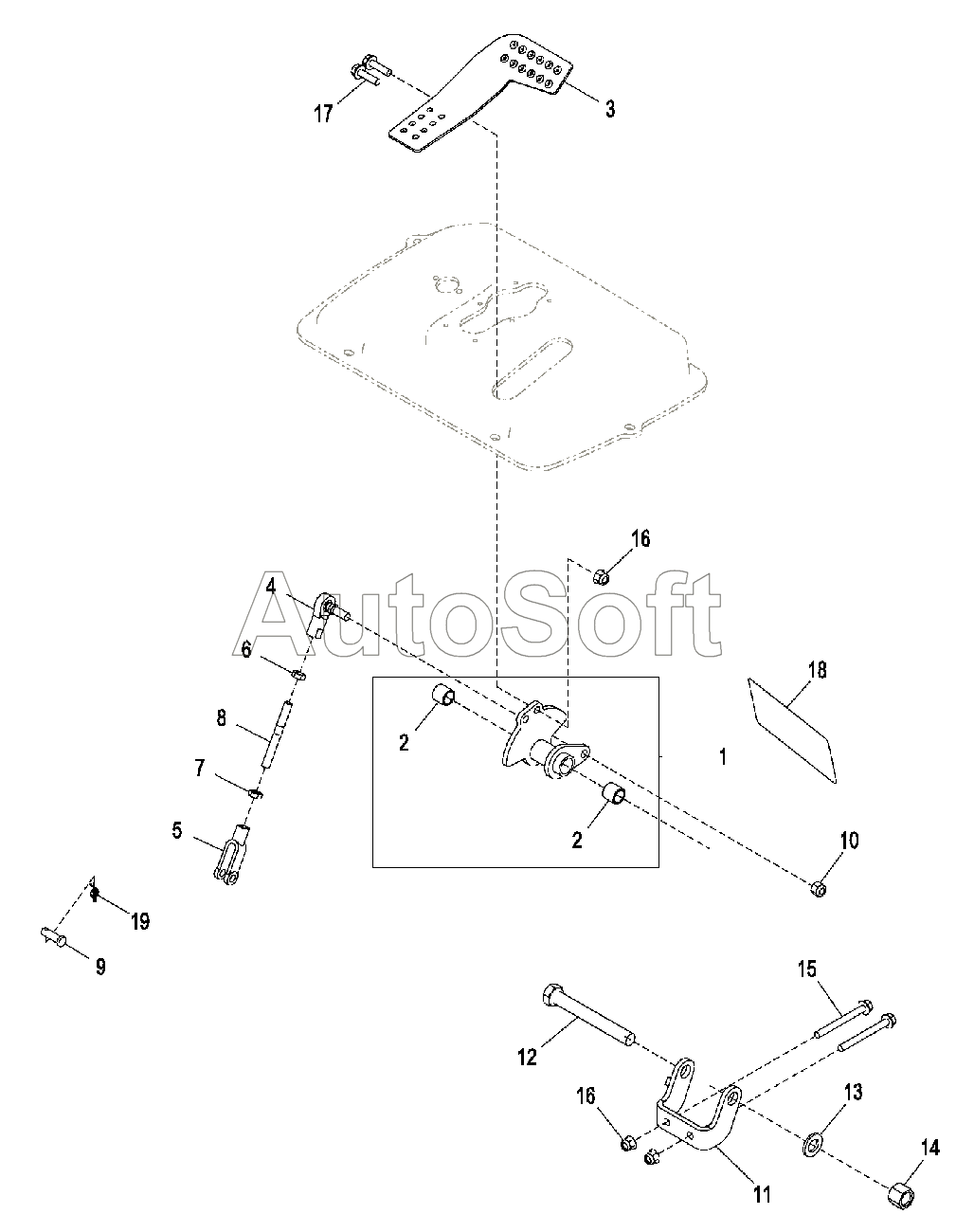

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Педаль пятой функции, сервоуправление
/449.gif)
10
19
18
17
16
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***6 | Ось поворота | |
| 2 | T***9 | Втулка | |
| 3 | A***8 | Педаль | |
| 4 | A***7 | Шаровое соединение | |
| 5 | T***8 | Вилка | |
| 6 | 1***4 | Гайка | |
| 7 | 1***3 | Гайка | |
| 8 | T***8 | Шпилька | |
| 9 | R***3 | Крепление со штифтом | |
| 10 | M***4 | Стопорная гайка | |
| 11 | A***0 | Кронштейн | |
| 12 | 1***3 | Винт с головкой | |
| 13 | 2***3 | Шайба | |
| 14 | U***5 | Стопорная гайка | |
| 15 | 1***9 | Винт | |
| 16 | 1***6 | Стопорная гайка | |
| 17 | 1***8 | Винт | |
| 18 | T***1 | Метка | |
| 19 | T***6 | Стопор |
