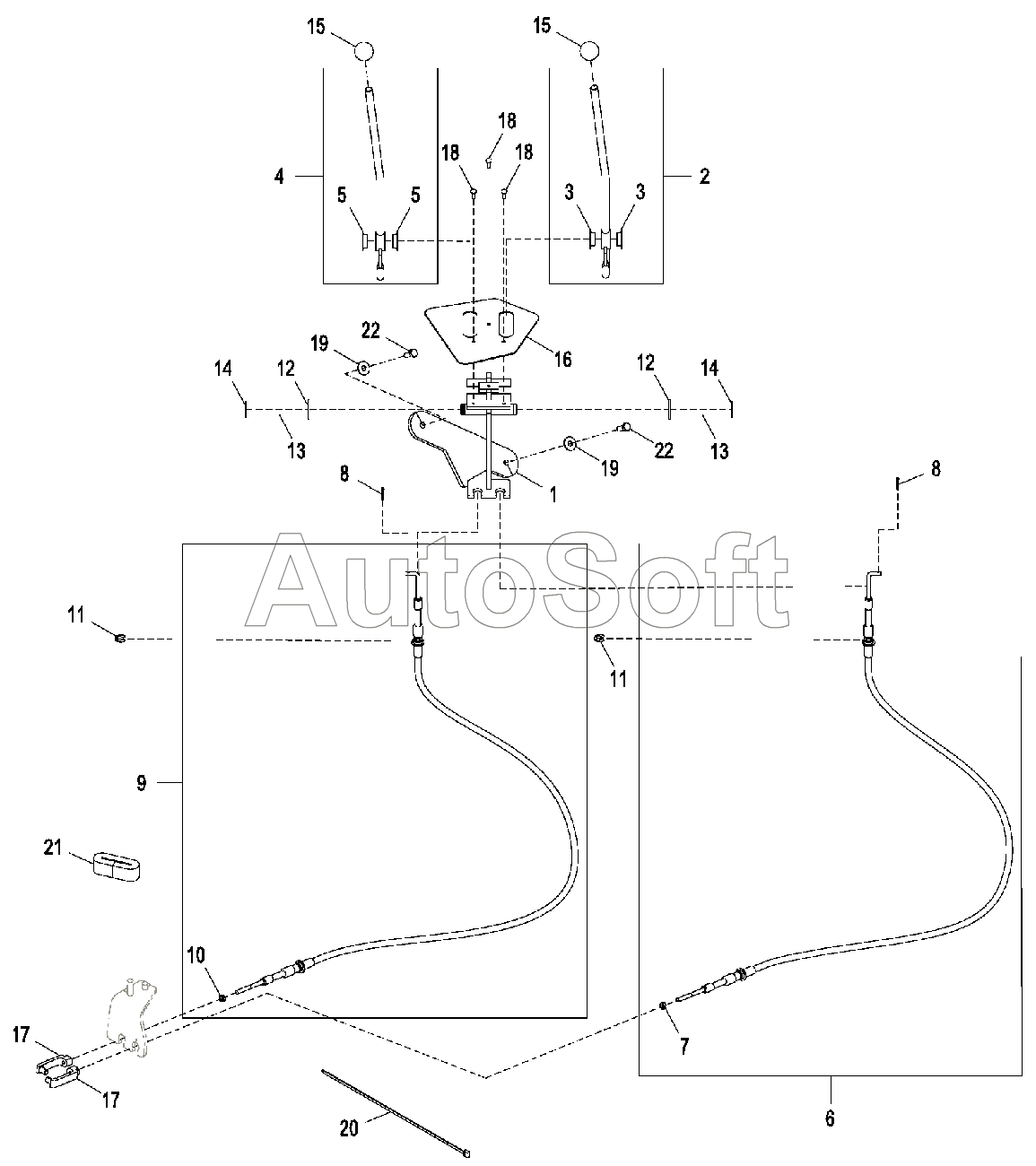

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Орган управления стабилизатором
/450.gif)
11
11
22
22
21
20
19
19
18
18
18
17
17
16
15
15
14
14
13
13
12
12
1
10
9
8
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R26871 | R***1 | Пружинное кольцо | |
| R26871 | R***1 | Пружинное кольцо | |
| 1 | A***3 | Кронштейн | |
| 2 | A***4 | Рычаг | |
| 3 | T***7 | Подшипник | |
| 4 | A***3 | Рычаг | |
| 5 | T***7 | Подшипник | |
| 6 | A***6 | Толкающе-буксирующий кабель | |
| 7 | 1***9 | Гайка | |
| 8 | 1***6 | Шплинт | |
| 9 | A***6 | Толкающе-буксирующий кабель | |
| 10 | 1***9 | Гайка | |
| 11 | R***1 | Пружинное кольцо | |
| 12 | 2***2 | Шайба | |
| 13 | R***1 | Шайба | |
| 14 | R***4 | Пружинное кольцо | |
| 15 | T***6 | Ручка | |
| 16 | T***8 | Пластина | |
| 17 | T***5 | Скоба | |
| 18 | 2***6 | Винт | |
| 19 | 2***7 | Шайба | |
| 20 | H***8 | Обвязной хомут | |
| 21 | T***5 | Сальник | |
| 22 | 1***1 | Винт |
