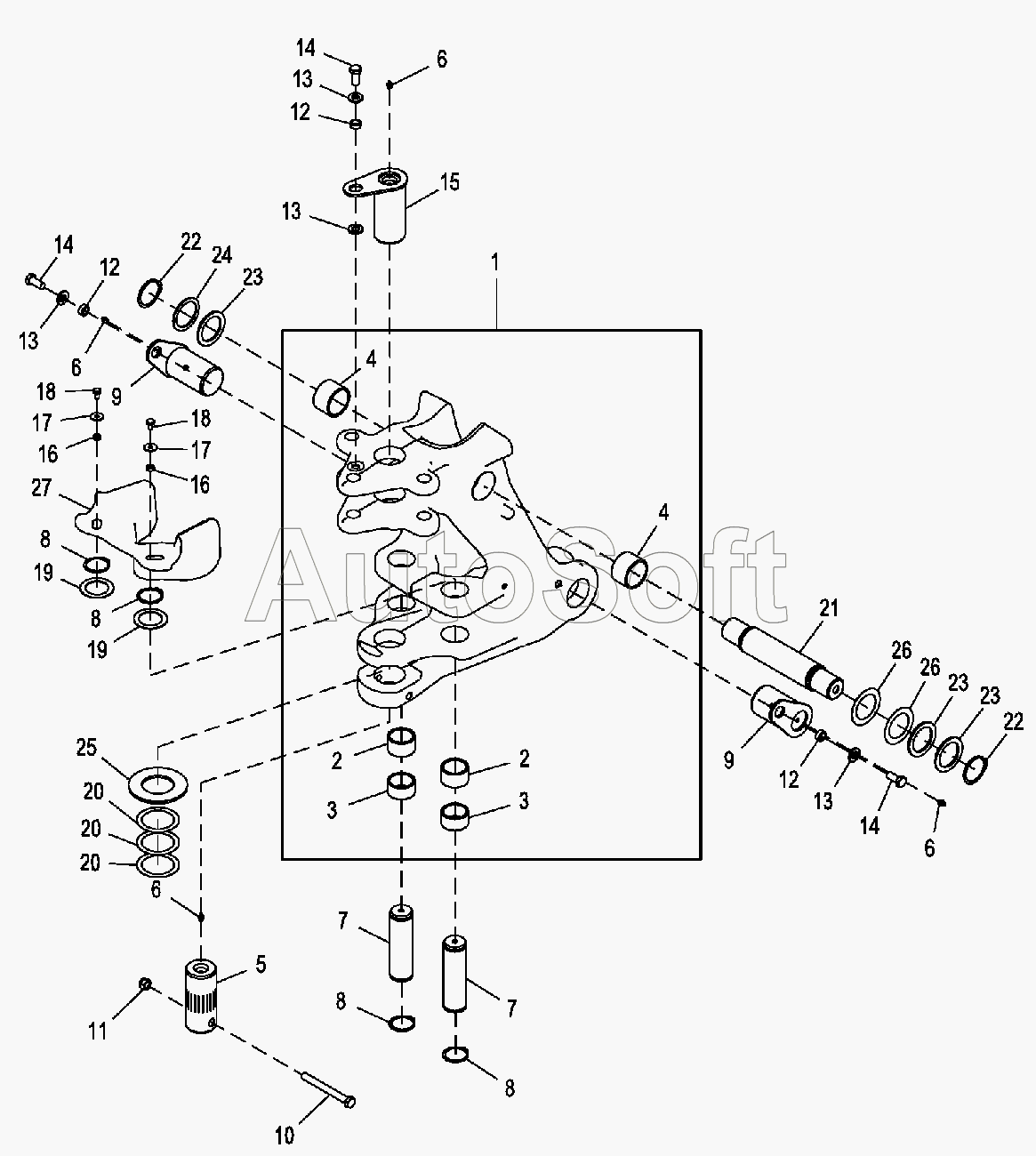

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Поворотная рама
/451.gif)
14
14
14
27
26
26
25
24
23
23
23
22
22
21
20
20
20
19
19
18
18
17
17
16
16
15
1
13
13
13
13
12
12
12
11
10
9
9
8
8
8
8
7
7
6
6
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***6 | Рама | |
| 2 | T***1 | Втулка | |
| 3 | T***2 | Втулка | |
| 4 | T***6 | Втулка | |
| 5 | T***8 | Крепление со штифтом | |
| 6 | T***6 | Смазочная арматура | |
| 7 | T***1 | Штифт | |
| 8 | 4***6 | Пружинное кольцо | |
| 9 | A***9 | Штифт | |
| 10 | 1***4 | Винт с головкой | |
| 11 | 1***8 | Стопорная гайка | |
| 12 | T***8 | Втулка | |
| 13 | 2***1 | Шайба | |
| 14 | 1***5 | Винт с головкой | |
| 15 | A***0 | Крепление со штифтом | |
| 16 | H***6 | Шайба | |
| 17 | 2***6 | Шайба | |
| 18 | 1***4 | Винт с головкой | |
| 19 | T***6 | Шайба | |
| 20 | T***7 | Прокладка | |
| 21 | T***8 | Штифт | |
| 22 | 4***0 | Пружинное кольцо | |
| 23 | 2***5 | Шайба | |
| 24 | 2***5 | Шайба | |
| 25 | T***3 | Упорная шайба | |
| 26 | 2***6 | Шайба | |
| 27 | T***6 | Защитный шланг |
