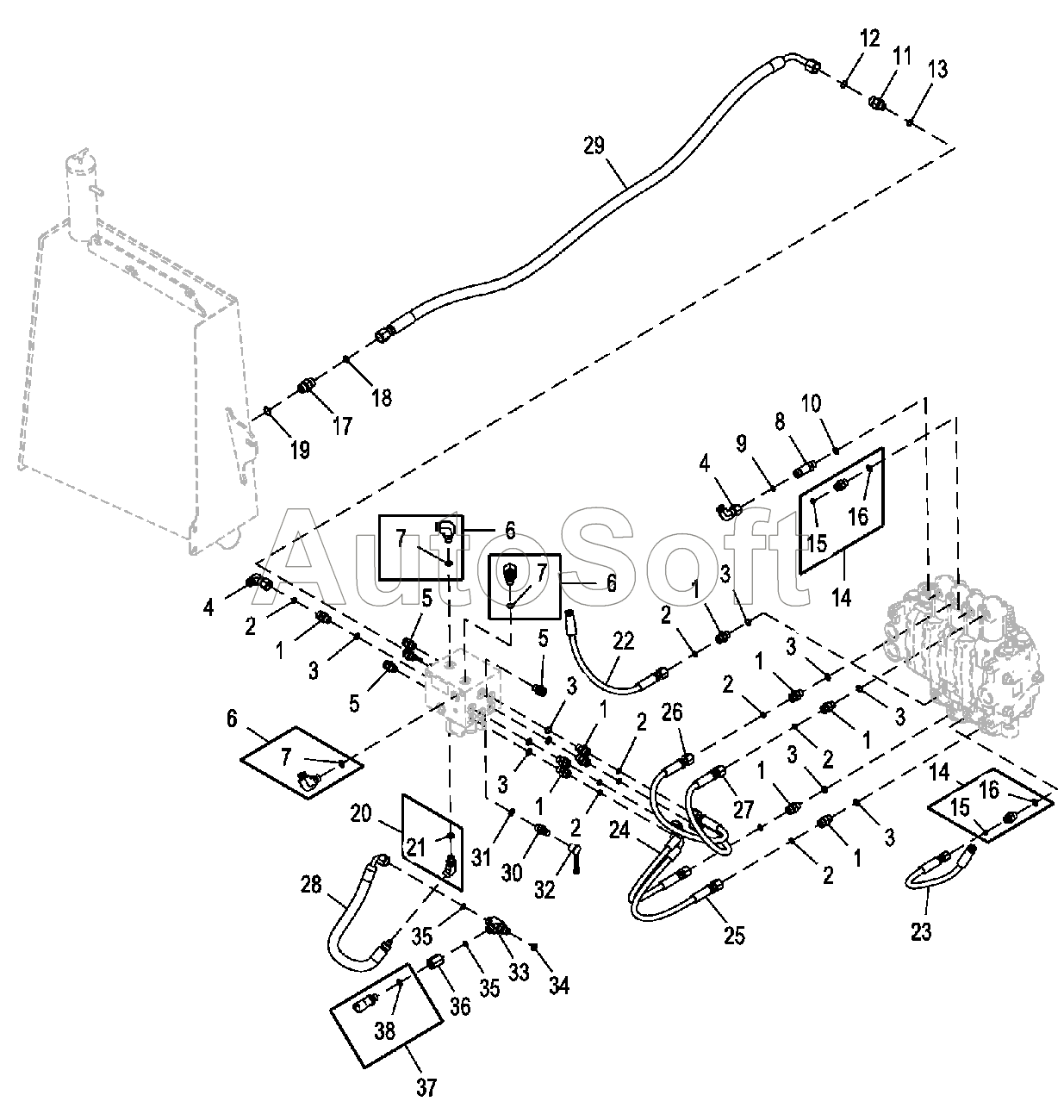

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Гидравлическая система клапана выбора схемы включения сервоуправления
/502.gif)
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
35
36
37
38
9
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
5
5
6
6
6
7
7
7
8
1
1
1
1
1
1
1
1
10
11
12
13
14
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AT193365 | A***5 | Комплект уплотнений | |
| AT193365 | A***5 | Комплект уплотнений | |
| 1 | 3***0 | Фитинг переходника | |
| 2 | T***3 | Уплотнительное кольцо | |
| 3 | R***8 | Уплотнительное кольцо | |
| 4 | A***1 | Коленчатый патрубок | |
| 5 | A***6 | Фитинг переходника | |
| 6 | A***9 | Фитинг переходника | |
| 7 | R***8 | Уплотнительное кольцо | |
| 8 | 3***2 | Фитинг переходника | |
| 9 | T***3 | Уплотнительное кольцо | |
| 10 | R***8 | Уплотнительное кольцо | |
| 11 | 3***3 | Фитинг переходника | |
| 12 | T***7 | Уплотнительное кольцо | |
| 13 | R***8 | Уплотнительное кольцо | |
| 14 | A***9 | Штуцерное соединение | |
| 15 | T***4 | Уплотнительное кольцо | |
| 16 | R***8 | Уплотнительное кольцо | |
| 17 | 3***1 | Фитинг переходника | |
| 18 | T***7 | Уплотнительное кольцо | |
| 19 | R***5 | Уплотнительное кольцо | |
| 20 | 6***3 | Фитинг переходника | |
| 21 | R***8 | Уплотнительное кольцо | |
| 22 | A***1 | Гидрошланг | |
| 23 | A***2 | Гидрошланг | |
| 24 | A***5 | Гидрошланг | |
| 25 | A***5 | Гидрошланг | |
| 26 | A***7 | Гидрошланг | |
| 27 | A***7 | Гидрошланг | |
| 28 | A***0 | Гидрошланг | |
| 29 | A***4 | Гидрошланг | |
| 30 | A***0 | Быстросъемная гидравлическая муфта | |
| 31 | R***8 | Уплотнительное кольцо | |
| 32 | R***5 | Крышка | |
| 33 | 3***3 | Тройник | |
| 34 | R***8 | Уплотнительное кольцо | |
| 35 | T***3 | Уплотнительное кольцо | |
| 36 | T***9 | Коленчатый патрубок | |
| 37 | A***5 | Датчик | |
| 38 | T***7 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
