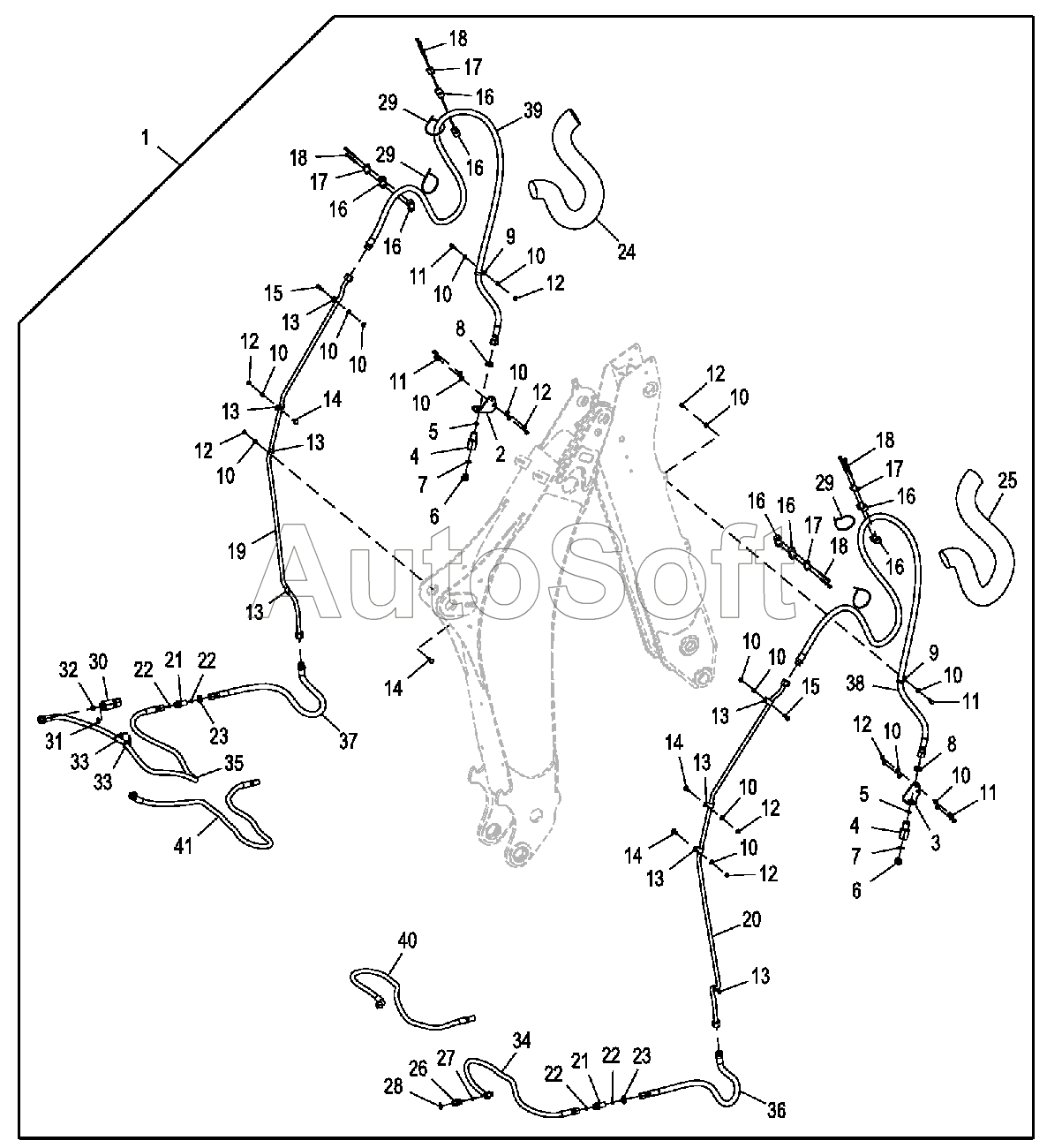

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Комплект трубопроводов вспомогательного оборудования телескопической рукояти
/504.gif)
31
21
21
22
22
22
22
23
23
24
25
26
27
28
29
29
29
30
32
33
33
34
35
36
37
38
39
40
41
12
12
12
12
12
12
12
12
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
1
13
13
13
13
13
13
13
13
14
14
14
14
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 38H1356 | 3***6 | Трубная гайка | |
| 38H1356 | 3***6 | Трубная гайка | |
| 1 | A***7 | Крепежные детали | |
| 2 | T***6 | Кронштейн | |
| 3 | T***7 | Кронштейн | |
| 4 | T***2 | Переходная втулка | |
| 5 | T***8 | Уплотнительное кольцо | |
| 6 | R***5 | Пробка сливного отверстия | |
| 7 | U***7 | Уплотнительное кольцо | |
| 8 | T***7 | Гайка | |
| 9 | T***4 | Скоба | |
| 10 | 2***9 | Шайба | |
| 11 | 1***2 | Винт с головкой | |
| 12 | 1***4 | Гайка | |
| 13 | T***6 | Скоба | |
| 14 | 0***2 | Болт | |
| 15 | 1***2 | Винт с головкой | |
| 16 | T***4 | Скоба | |
| 17 | T***5 | Хомут | |
| 18 | 1***6 | Винт с головкой | |
| 19 | A***7 | Маслопровод | |
| 20 | A***6 | Маслопровод | |
| 21 | 3***6 | Фитинг переходника | |
| 22 | T***2 | Уплотнительное кольцо | |
| 23 | T***6 | Гайка | |
| 24 | T***5 | Гильза | |
| 25 | T***5 | Гильза | |
| 26 | 3***9 | Фитинг переходника | |
| 27 | T***2 | Уплотнительное кольцо | |
| 28 | U***7 | Уплотнительное кольцо | |
| 29 | H***8 | Обвязной хомут | |
| 30 | 3***1 | Тройник | |
| 31 | T***8 | Уплотнительное кольцо | |
| 32 | T***8 | Уплотнительное кольцо | |
| 33 | H***3 | Обвязной хомут | |
| 34 | A***5 | Гидрошланг | |
| 35 | A***9 | Гидрошланг | |
| 36 | A***7 | Гидрошланг | |
| 37 | A***7 | Гидрошланг | |
| 38 | A***6 | Гидрошланг | |
| 39 | A***6 | Гидрошланг | |
| 40 | A***5 | Гидрошланг | |
| 41 | A***7 | Гидрошланг |
