Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Коробка передач
1
2
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
30
30
30
30
30
30
30
30
30
18
19
20
21
22
23
24
25
25
25
26
27
28
29
31
31
32
32
33
33
34
34
34
35
36
36
37
38
39
39
40
40
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
65
66
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
79
80
81
81
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
97
97
97
97
98
99
100
101
102
103
104
105
106
106
107
108
109
110
111
112
113
114
115
116

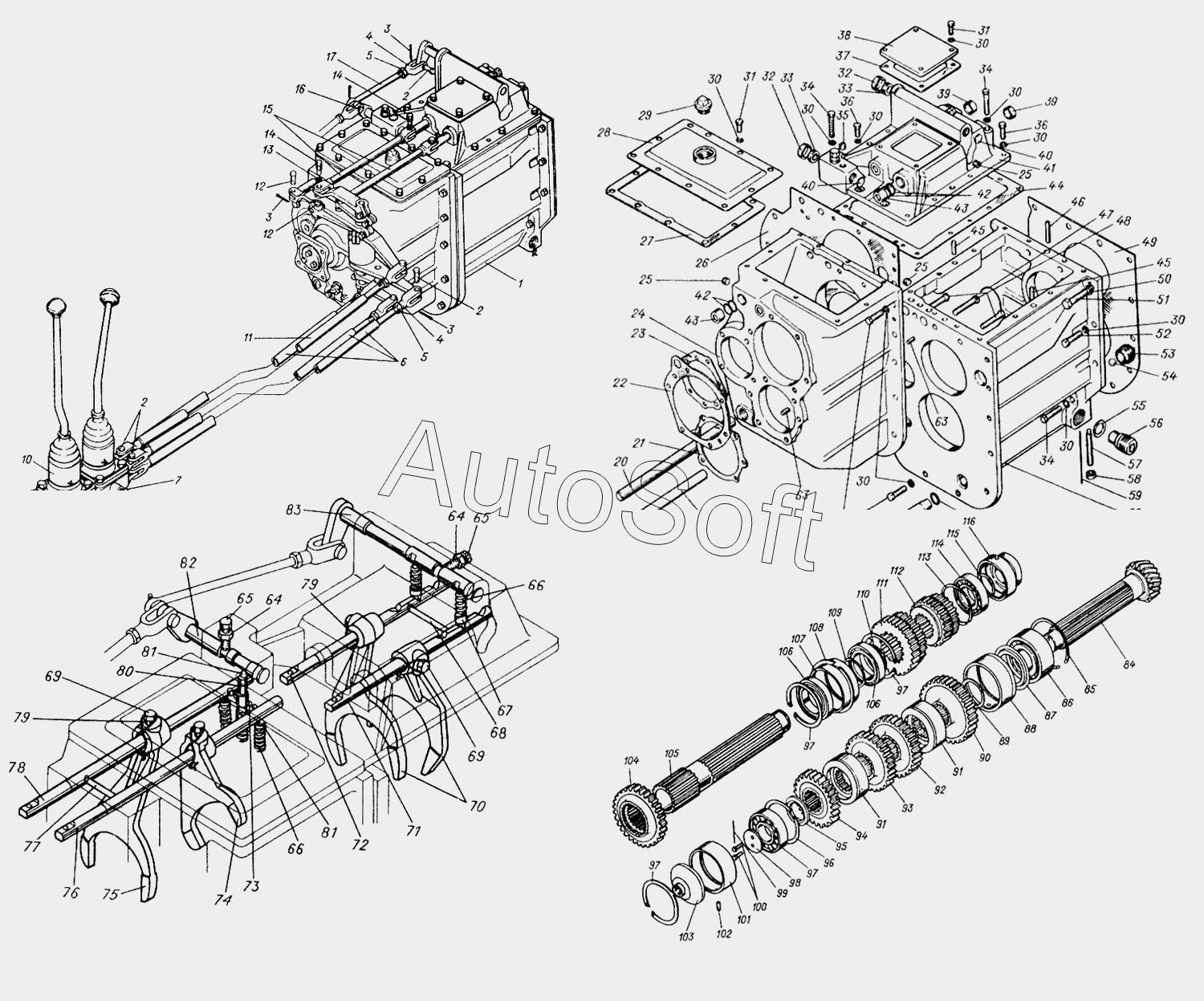

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Коробка передач | |
| 2 | Т***6 | Ось | |
| 3 | Ш***6 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 4 | А***1 | Вилка | |
| 5 | Г***6 | Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70 | |
| 6 | М***3 | Тяга | |
| 7 | Ш***6 | Шайба 14ОТ 65Г 096 ГОСТ 6402-70 | |
| 8 | Б***6 | Болт М14-6gх40.58.016 ГОСТ 7796-70 | |
| 9 | Б***6 | Болт М14-6gх30.88.016 ГОСТ 7796-70 | |
| 10 | М***2 | Колонка управления | |
| 11 | М***4 | Тяга | |
| 12 | Т***5 | Ось специальная | |
| 13 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 14 | М***3 | Болт-ось | |
| 15 | М***1 | Тяга | |
| 16 | 0***6 | Ось | |
| 17 | 0***7 | Тяга блокировки реверс-редуктора | |
| 18 | Т***1 | Питатель | |
| 19 | П***6 | Пробка 4КГ1/2dmА12.016 ОСТ 23.1.117-83 | |
| 20 | Т***6 | Питатель | |
| 21 | Т***1 | Прокладка | |
| 22 | Т***7 | Прокладка | |
| 23 | Т***1 | Прокладка | |
| 24 | Т***1 | Корпус реверс-редуктора | |
| 25 | П***6 | Пробка 4КГ1/4dmА12.016 ОСТ 23.1.117-83 | |
| 26 | Т***А | Прокладка | |
| 27 | Т***5 | Прокладка | |
| 28 | Т***1 | Крышка корпуса реверс-редуктора | |
| 29 | 0***5 | Заглушка | |
| 30 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 31 | Б***6 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 32 | Т***5 | Обойма сальника | |
| 33 | Т***6 | Кольцо | |
| 34 | Б***6 | Болт М12-6gх80.88.016 ГОСТ 7795-70 | |
| 35 | П***6 | Пробка 4КГ3/8dmА12.016 ОСТ 23.1.117-83 Р1ид | |
| 36 | Б***6 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 37 | 5***А | Прокладка | |
| 38 | Т***4 | Крышка | |
| 39 | 0***7 | Колпачок | |
| 40 | Т***5 | Заглушка | |
| 41 | Т***3 | Крышка корпуса коробки передач | |
| 42 | Г***1 | Кольцо уплотнительное | |
| 43 | Т***1 | Корпус уплотнения | |
| 44 | Т***0 | Прокладка | |
| 45 | Ш***0 | Штифт 12h8х30 ГОСТ 3128-70 | |
| 46 | Т***9 | Стопор | |
| 47 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 48 | Б***6 | Болт 3М12-6gх60.88.016 ГОСТ 7796-70 | |
| 49 | Т***А | Прокладка | |
| 50 | Ш***6 | Шайба 16 65Г 096 ГОСТ 6402-70 | |
| 51 | Т***9 | Болт М16х45 кл. 2 | |
| 52 | Б***6 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | |
| 53 | М***5 | Гнездо | |
| 54 | Ш***0 | Шарик Б22,225-200 ГОСТ 3722-81 | |
| 55 | Н***7 | Шайба | |
| 56 | М***7 | Пробка | |
| 57 | 0***7 | Винт установочный | |
| 58 | Г***6 | Гайка М14-6Н.6.016 ГОСТ 5915-70 | |
| 59 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 60 | Т***1 | Корпус коробки передач | |
| 61 | Г***7 | Кольцо уплотнительное | |
| 62 | М***9 | Труба | |
| 63 | Ш***4 | Штифт 6h8х14 ГОСТ 3128-70 | |
| 64 | Г***6 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 65 | В***6 | Винт М12-6gх35.14Н.016 ГОСТ 1481-84 | |
| 66 | А***А | Пружина фиксатора | |
| 67 | 0***8 | Стопор | |
| 68 | Т***6 | Стопор замка | |
| 69 | Т***5 | Винт, установочный | |
| 70 | Т***А | Вилка переключения передач | |
| 71 | Т***1 | Валик переключения 1 и 2 передач | |
| 72 | Т***1 | Валик переключения 3 и 4 передач | |
| 73 | Ш***0 | Шарик Б9,525-200 ГОСТ 3722-81 | |
| 74 | Т***А | Вилка переключения редуктора | |
| 75 | Т***А | Вилка переключения реверса | |
| 76 | Т***2 | Валик переключения редуктора | |
| 77 | Т***1 | Стопор замка | |
| 78 | Т***2 | Валик переключения реверса | |
| 79 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 80 | Т***7 | Шток | |
| 81 | Ш***0 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 82 | 0***6 | Валик блокировки реверс-редуктора | |
| 83 | 0***5 | Валик блокировки коробки передач | |
| 84 | Т***7 | Вал вторичный | |
| 85 | 0***9 | Кольцо 1Б-160Г | |
| 86 | 2***М | Подшипник 2615КМ ГОСТ 8328-75 | |
| 87 | М***4 | Шайба | |
| 88 | 0***9 | Стакан подшипника вторичного вала (задний) | |
| 89 | Т***6 | Кольцо распорное | |
| 90 | Т***4 | Шестерня первой передачи | |
| 91 | Т***2 | Грязеуловитель | |
| 92 | Т***3 | Шестерня | |
| 93 | 0***5 | Шестерня 4 передачи | |
| 94 | Т***7 | Шестерня четвертой передачи | |
| 95 | 0***1 | Кольцо упорное | |
| 96 | 0***6 | Кольцо 1Б-140 | |
| 97 | 4***1 | Подшипник 411 ГОСТ 8338-75 | |
| 98 | 0***5 | Шайба упорная | |
| 99 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 100 | Б***6 | Болт 3М12-6gх30.88.016 ГОСТ 7796-70 | |
| 101 | Т***1 | Стакан подшипника вала вторичного | |
| 102 | Ш***5 | Штифт 8h8х25 ГОСТ 3128-70 | |
| 103 | Т***1 | Головка регулировочного стержня | |
| 104 | Т***А | Шестерня подвижная | |
| 105 | Т***4 | Вал первичный | |
| 106 | 2***1 | Подшипник 216 К1 ГОСТ 8338-75 | |
| 107 | Т***1 | Стакан | |
| 108 | 0***4 | Кольцо НК-152 | |
| 109 | Т***8 | Кольцо промежуточное | |
| 110 | 0***4 | Кольцо 1Б-80 | |
| 111 | М***9 | Блок шестерен 3 и 4 передач | |
| 112 | Т***2 | Блок шестерен первой и второй передач | |
| 113 | Т***4 | Кольцо 1Б-120 | |
| 114 | 2***К | Подшипник 2311К ГОСТ 8328-75 | |
| 115 | Т***7 | Кольцо 1 Б-55 | |
| 116 | Т***8 | Стакан |
