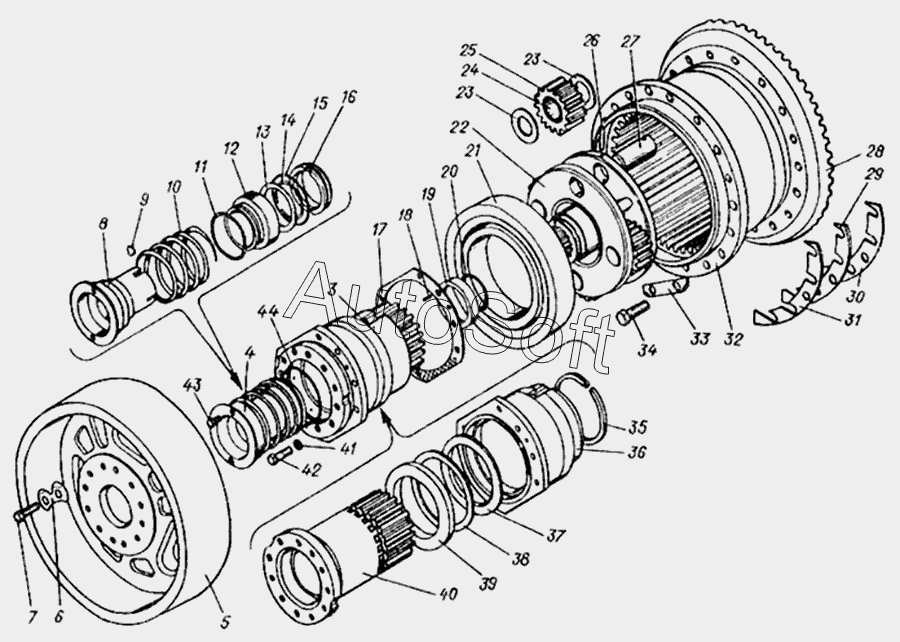

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Сателлит с осью, роликами и шайбами
34
24
25
26
27
28
29
30
31
32
33
23
23
35
36
37
38
39
40
41
42
43
44
12
МО4.38.002-1
3
4
5
6
7
8
9
10
11
04.38.048-Р
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.38.048-Р | 0***Р | Сателлит с осью, роликами и шайбами | |
| МО4.38.002-1 | М***1 | Водило с сателлитом | |
| 3 | М***6 | Шестерня солнечная | |
| 4 | 0***А | Уплотнение в сборе | |
| 5 | Т***А | Барабан тормозной | |
| 6 | Т***1 | Пластина замковая | |
| 7 | Т***1 | Болт | |
| 8 | 0***1 | Стакан | |
| 9 | 0***4 | Сухарик | |
| 10 | 0***1 | Пружина | |
| 11 | А***2 | Пружина | |
| 12 | 0***2 | Манжета | |
| 13 | 0***3 | Кольцо | |
| 14 | 0***0 | Кольцо стопорное | |
| 15 | А***2 | Пружина | |
| 16 | 0***2 | Кольцо | |
| 17 | 0***А | Прокладка | |
| 18 | 0***1 | Стопор | |
| 19 | 0***А | Кольцо | |
| 20 | 0***0 | Кольцо уплотнительное | |
| 21 | 2***Л | Подшипник 230Л ГОСТ 8338-75 | |
| 22 | М***1 | Водило | |
| 23 | 0***7 | Шайба | |
| 24 | Р***З | Ролик 4х39,85АЗ ГОСТ 6870-81 | |
| 25 | М***2 | Сателлит | |
| 26 | П***Ц | Проволока 4-0-1Ц ГОСТ 3282-74, L=54мм | |
| 27 | М***1 | Ось сателлита | |
| 28 | 0***3 | Шестерня коническая ведомая | |
| 29 | 0***3 | Прокладка регулировочная | |
| 30 | 0***3 | Прокладка регулировочная | |
| 31 | 0***1 | Прокладка регулировочная | |
| 32 | 0***3 | Корона | |
| 33 | 0***2 | Пластина замковая | |
| 34 | 0***1 | Болт М14х1,5 | |
| 35 | 0***0 | Кольцо разрезное | |
| 36 | 0***3 | Стакан левый | |
| 37 | 0***0 | Кольцо упорное | |
| 38 | 0***1 | Кольцо маслоотражательное | |
| 39 | 1***Ф | Манжета | |
| 40 | Т***7 | Шестерня солнечная | |
| 41 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 42 | Б***6 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 43 | Б***6 | Болт М8-6gх12.88.016 ГОСТ 7796-70 | |
| 44 | 0***8 | Кольцо уплотнительное |
