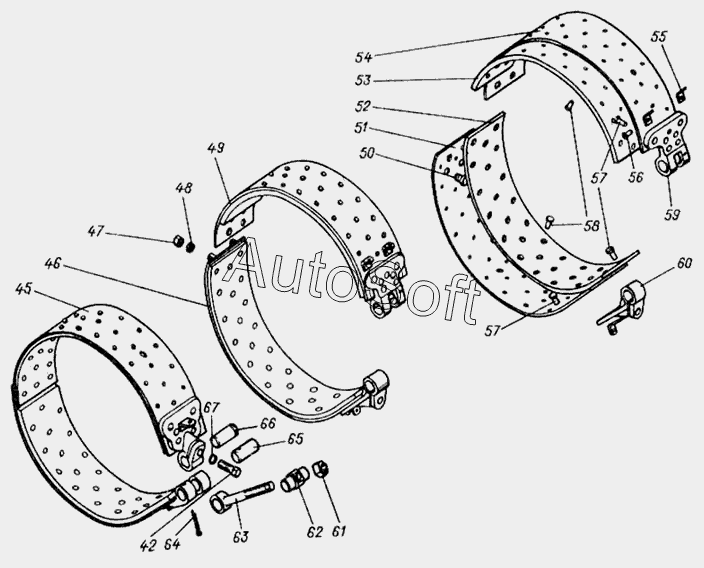

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Механизм тормозной
56
67
66
65
64
63
62
61
60
59
58
57
57
42
55
54
53
52
51
50
49
48
47
46
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42 | Б***6 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 45 | Т***А | Лента тормоза | |
| 46 | Т***5 | Ветвь сбегающей ленты тормоза | |
| 47 | Г***6 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | |
| 48 | Ш***6 | Шайба 10 65Г 096 ГОСТ 6402-70 | |
| 49 | Т***5 | Набегающая ветвь ленты | |
| 50 | Т***1 | Болт | |
| 51 | Т***5 | Лента сбегающей ветви | |
| 52 | Т***5 | Накладка сбегающей ветви | |
| 53 | Т***4 | Накладка набегающей ветви | |
| 54 | Т***5 | Лента набегающей ветви | |
| 55 | Т***1 | Ушко пружины | |
| 56 | З***1 | Заклепка 6х14.01 ГОСТ 10300-80 | |
| 57 | З***1 | Заклепка 8х24.01 ГОСТ 10300-80 | |
| 58 | З***2 | Заклепка 2-4х12.32 ГОСТ 12642-80 | |
| 59 | 0***А | Проушина малая | |
| 60 | 0***7 | Проушина большая | |
| 61 | 0***1 | Гайка регулировочная | |
| 62 | 0***0 | Ось | |
| 63 | 0***2 | Болт тормозной ленты | |
| 64 | Ш***6 | Шплинт 5х45.016 ГОСТ 397-79 | |
| 65 | 0***9 | Ось проушины набегающей ветви | |
| 66 | 0***8 | Ось проушины сбегающей ветви | |
| 67 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 |
