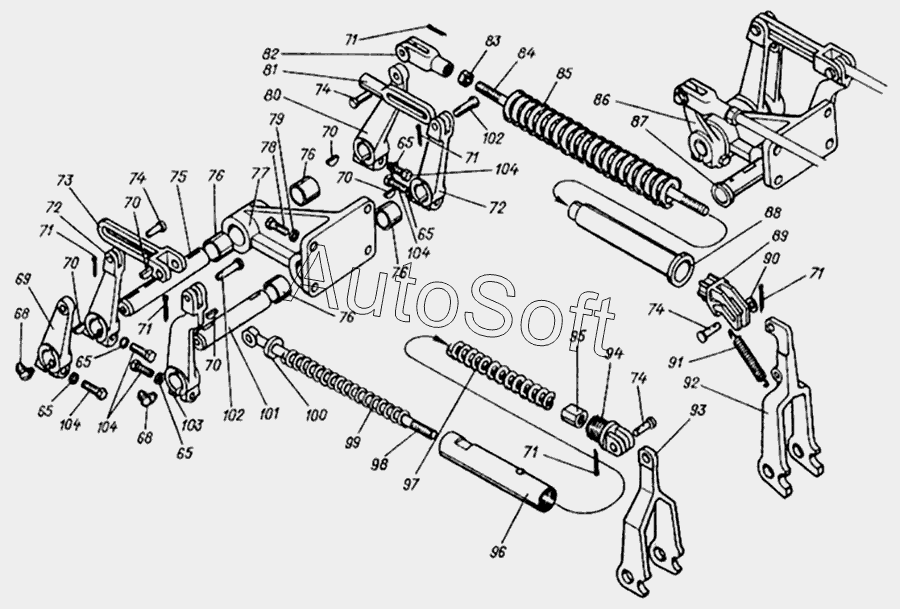

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Кронштейн в сборе
86
МТ4.38.004
67
67
67
67
67
68
68
69
70
70
70
70
70
71
71
71
71
71
71
72
72
73
74
74
74
74
75
76
76
76
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
102
103
104
104
104
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.38.004 | М***4 | Кронштейн в сборе | |
| 67 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 68 | М***6 | Масленка 2.3.45.Ц6 ГОСТ 19853-74 | |
| 69 | М***6 | Рычаг | |
| 70 | Ш***1 | Шпонка 8х11 ГОСТ 24071-80 | |
| 71 | Ш***6 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 72 | М***5 | Рычаг | |
| 73 | М***8 | Кулиса | |
| 74 | Т***6 | Ось | |
| 75 | М***3 | Валик | |
| 76 | Т***А | Втулка | |
| 77 | М***1 | Кронштейн | |
| 78 | Б***6 | Болт М16-6gх45.88.016 ГОСТ 7796-70 | |
| 79 | Ш***6 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | |
| 80 | М***4 | Рычаг | |
| 81 | М***9 | Кулиса | |
| 82 | Т***5 | Вилка | |
| 83 | Г***6 | Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70 | |
| 84 | М***0 | Тяга | |
| 85 | М***7 | Пружина | |
| 86 | М***2 | Кронштейн левый | |
| 86 | М***3 | Кронштейн правый | |
| 87 | М***6 | Валик | |
| 88 | 0***5 | Труба направляющая в сборе | |
| 89 | М***0 | Упор | |
| 90 | Ш***6 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 91 | М***6 | Пружина | |
| 92 | М***4 | Рычаг тормоза солнечной шестерни | |
| 93 | 0***1 | Рычаг остановочного тормоза | |
| 94 | М***2 | Упор | |
| 95 | М***3 | Упор | |
| 96 | М***7 | Труба | |
| 97 | М***а | Пружина | |
| 98 | М***1 | Тяга | |
| 99 | М***9 | Пружина | |
| 100 | А***8 | Шайба | |
| 101 | М***2 | Валик | |
| 102 | М***2 | Ось | |
| 103 | М***7 | Рычаг | |
| 104 | Б***6 | Болт М12-6gх45.88.016 ГОСТ 7795-70 |
