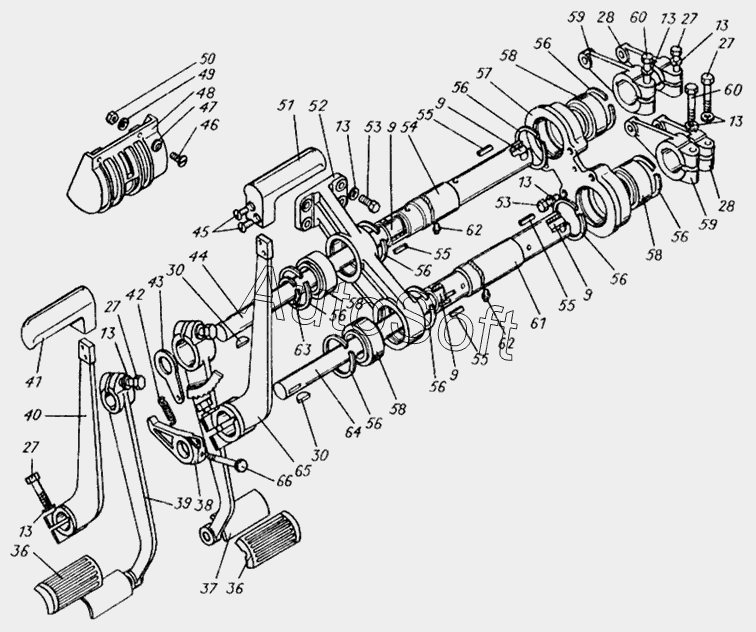

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Управление трактором (2)
9
9
9
9
13
13
13
13
13
13
13
27
27
27
27
28
28
30
30
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
55
55
55
56
56
56
56
56
56
56
56
57
58
58
58
58
59
59
60
60
61
62
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | М***8 | Втулка | |
| 13 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 27 | Б***6 | Болт М12-6gх45.88.016 ГОСТ 7795-70 | |
| 28 | М***4 | Рычаг | |
| 30 | Ш***0 | Шпонка 6х10 ГОСТ 24071-80 | |
| 36 | А***2 | Чехол | |
| 37 | М***2 | Педаль тормоза | |
| 38 | М***3 | Защелка | |
| 39 | М***1 | Педаль муфты | |
| 40 | М***9 | Рычаг левый | |
| 41 | А***0 | Рукоятка левая | |
| 42 | 0***8 | Пружина защелки | |
| 43 | М***9 | Проушина | |
| 44 | М***8 | Вал | |
| 45 | В***6 | Винт М8-6gх16.58.016 ГОСТ 17475-80 | |
| 46 | В***6 | Винт 2М6-6gх14.58.016 ГОСТ 17475-80 | |
| 47 | М***5 | Шайба | |
| 48 | М***5 | Кожух | |
| 49 | Ш***6 | Шайба 6 65Г 096 ГОСТ 6402-70 | |
| 50 | Г***6 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 51 | А***0 | Рукоятка правая | |
| 52 | М***3 | Кронштейн | |
| 53 | Б***6 | Болт М12-6gх25.88.016 ГОСТ 7796-70 | |
| 54 | М***3 | Вал с втулками | |
| 55 | Ш***8 | Шпонка 6х6х28 ГОСТ 23360-78 | |
| 56 | М***6 | Кольцо | |
| 57 | М***0 | Кронштейн | |
| 58 | Ш***8 | Шарнирный подшипник ШС40 ГОСТ 3635-78 | |
| 59 | М***3 | Рычаг | |
| 60 | Б***6 | Болт М12-6gх55.88.016 ГОСТ 7795-70 | |
| 61 | М***4 | Вал с втулками | |
| 62 | М***6 | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 63 | Т***3 | Кольцо | |
| 64 | М***4 | Вал | |
| 65 | М***8 | Рычаг правый | |
| 66 | М***7 | Рукоятка |
