Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Управление трактором (1)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
13
14
15
16
17
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

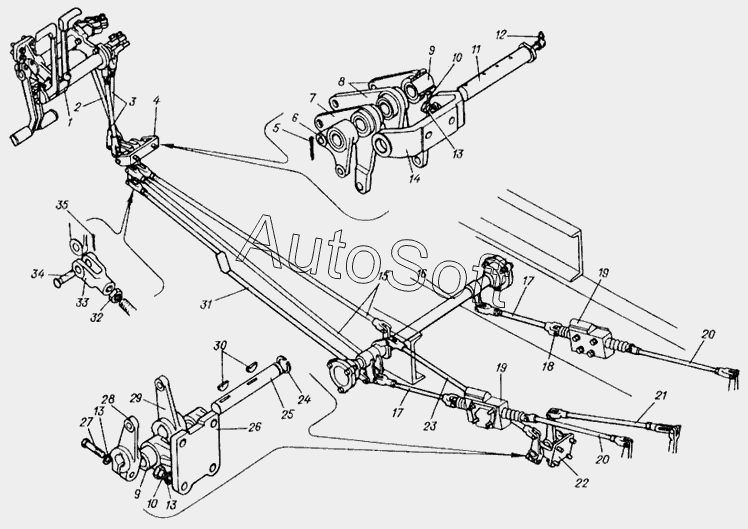

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***2 | Мостик управления трактором | |
| 2 | М***6 | Тяга | |
| 3 | М***0 | Тяга | |
| 4 | М***9 | Мостик промежуточный | |
| 5 | Ш***6 | Шплинт 5х45.016 ГОСТ 397-79 | |
| 6 | М***5 | Рычаг | |
| 7 | М***7 | Рычаг | |
| 8 | М***6 | Рычаг | |
| 9 | М***8 | Втулка | |
| 10 | Б***. | Болт М12-6gх30.88.016. ГОСТ 7796-70 | |
| 11 | М***6 | Ось | |
| 12 | М***6 | Масленка 2.3.90.Ц6 ГОСТ 19853-74 | |
| 13 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 14 | М***4 | Кронштейн | |
| 15 | М***3 | Тяга | |
| 16 | М***5 | Вал управления | |
| 17 | М***7 | Тяга | |
| 18 | 0***6 | Ось | |
| 19 | 7***2 | Гидроусилитель | |
| 20 | М***5 | Тяга | |
| 21 | М***8 | Тяга | |
| 22 | М***8 | Мостик промежуточный | |
| 23 | М***7 | Тяга | |
| 24 | П***9 | Кольцо | |
| 25 | М***2 | Вал | |
| 26 | М***5 | Кронштейн с втулками | |
| 27 | Б***6 | Болт М12-6gх45.88.016 ГОСТ 7795-70 | |
| 28 | М***4 | Рычаг | |
| 29 | М***1 | Рычаг | |
| 30 | Ш***0 | Шпонка 6х10 ГОСТ 24071-80 | |
| 31 | М***2 | Тяга в сборе | |
| 32 | Г***6 | Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70 | |
| 33 | Т***5 | Вилка | |
| 34 | Т***6 | Ось | |
| 35 | Ш***6 | Шплинт 3,2х20.016 ГОСТ 397-79 |
