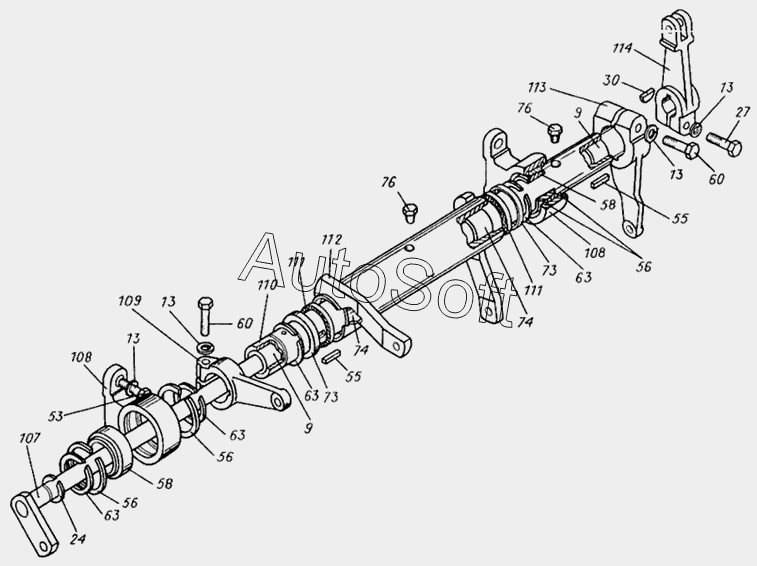

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Вал управления (2)
73
73
114
113
112
111
111
110
109
108
108
107
76
76
74
74
9
9
63
63
63
63
60
60
58
58
56
56
56
55
55
53
30
27
24
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | М***8 | Втулка | |
| 13 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 24 | П***9 | Кольцо | |
| 27 | Б***6 | Болт М12-6gх45.88.016 ГОСТ 7795-70 | |
| 30 | Ш***0 | Шпонка 6х10 ГОСТ 24071-80 | |
| 53 | Б***6 | Болт М12-6gх25.88.016 ГОСТ 7796-70 | |
| 55 | Ш***8 | Шпонка 6х6х28 ГОСТ 23360-78 | |
| 56 | М***6 | Кольцо | |
| 58 | Ш***8 | Шарнирный подшипник ШС40 ГОСТ 3635-78 | |
| 60 | Б***6 | Болт М12-6gх55.88.016 ГОСТ 7795-70 | |
| 63 | Т***3 | Кольцо | |
| 73 | Т***7 | Обойма сальника | |
| 74 | Т***А | Втулка | |
| 76 | П***6 | Пробка КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 107 | М***3 | Рычаг | |
| 108 | М***5 | Кронштейн | |
| 109 | М***3 | Рычаг | |
| 110 | М***1 | Вал в сборе с втулками | |
| 111 | Т***3 | Сальник | |
| 112 | М***9 | Рычаг с втулками | |
| 113 | М***6 | Рычаг | |
| 114 | М***3 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
