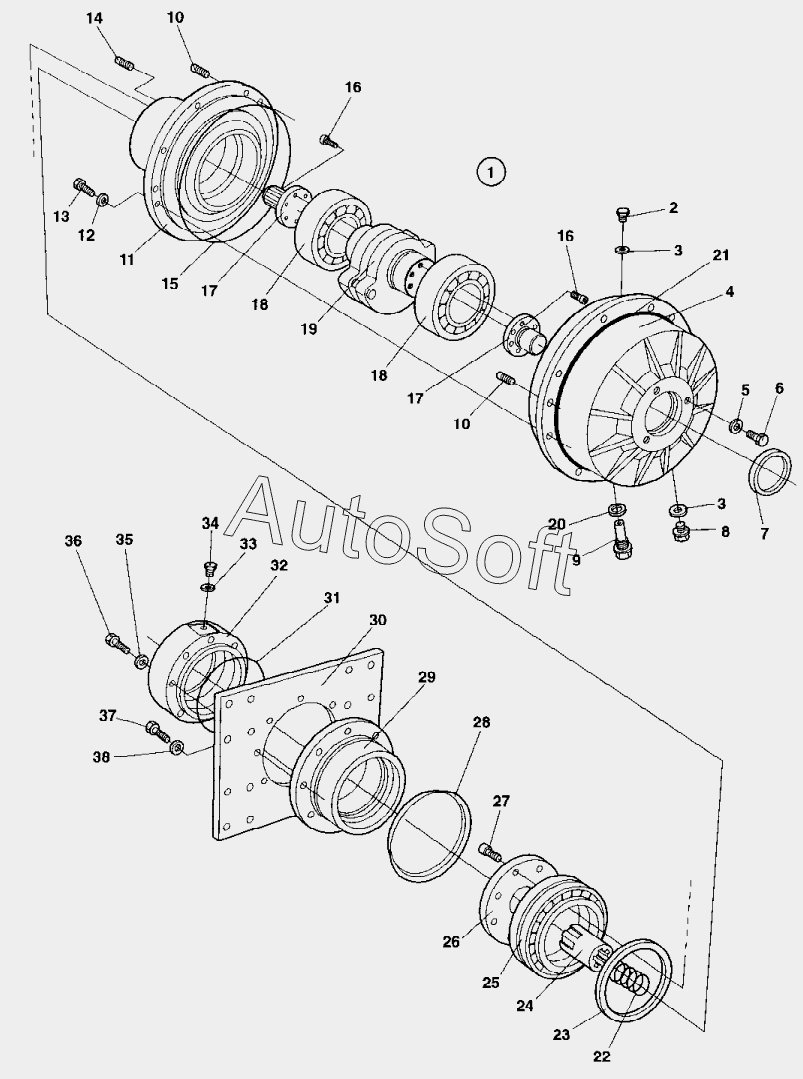

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Drum cartridge Vibration side From 68X20603
31
23
24
24
24
25
26
26
26
27
27
27
28
29
30
22
32
32
32
33
34
35
36
36
37
37
38
12
2
3
3
4
4
4
5
6
7
8
9
10
10
11
1
1
12
12
13
13
13
14
15
16
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 384114 | 3***4 | Spacer | |
| 1 | 9***7 | Drum cartridge | |
| 2 | 3***4 | Magnetic plug M30 | |
| 3 | 1***7 | Seal ring M30 | |
| 4 | 3***8 | Bearing housing inner | |
| 4 | 3***2 | Bearing housing inner | |
| 5 | 1***7 | Sealing M12 | |
| 6 | 5***3 | Screw M12x16 | |
| 7 | 9***2 | Seal ring | |
| 8 | 2***0 | Plug | |
| 9 | 3***4 | Plug | |
| 10 | 9***5 | Plug | |
| 11 | 3***9 | Bearing housing outer | |
| 12 | 6***6 | Conical spring washer 17x39 | |
| 12 | 9***2 | Washer 17x30x3 | |
| 13 | 5***6 | Hex. screw | |
| 13 | 5***2 | Screw M16x70 | |
| 14 | 9***8 | Set screw | |
| 15 | 9***6 | O-ring | |
| 16 | 7***6 | Screw | |
| 17 | 3***8 | Splined shaft | |
| 18 | 9***4 | Cylinder roll bearing | |
| 19 | 3***0 | Eccentric shaft | |
| 20 | 1***1 | Washer, sealing | |
| 21 | 9***7 | O-ring | |
| 22 | 3***5 | Spring | |
| 23 | 1***3 | Seal ring | |
| 24 | 3***5 | Splined sleeve | |
| 24 | 3***7 | Splined sleeve | |
| 25 | 1***1 | Taper roller bearing | |
| 26 | 3***2 | Bearing cover | |
| 26 | 3***8 | Bearing cover | |
| 27 | 5***9 | Screw | |
| 27 | 5***6 | Screw | |
| 28 | 9***7 | V-ring | |
| 29 | 3***8 | Bearing housing | |
| 30 | 3***2 | Holder plate | |
| 31 | 1***5 | O-ring | |
| 32 | 3***1 | Motor adapter | |
| 32 | 3***7 | Motor adapter | |
| 33 | 1***8 | Sealing | |
| 34 | 3***1 | Plug | |
| 35 | 9***1 | Washer 13x24x2 | |
| 36 | 5***3 | Hex. screw | |
| 36 | 5***6 | Screw | |
| 37 | 5***6 | Hex. screw | |
| 37 | 5***2 | Screw M16x70 | |
| 38 | 6***6 | Conical spring washer 17x39 |
