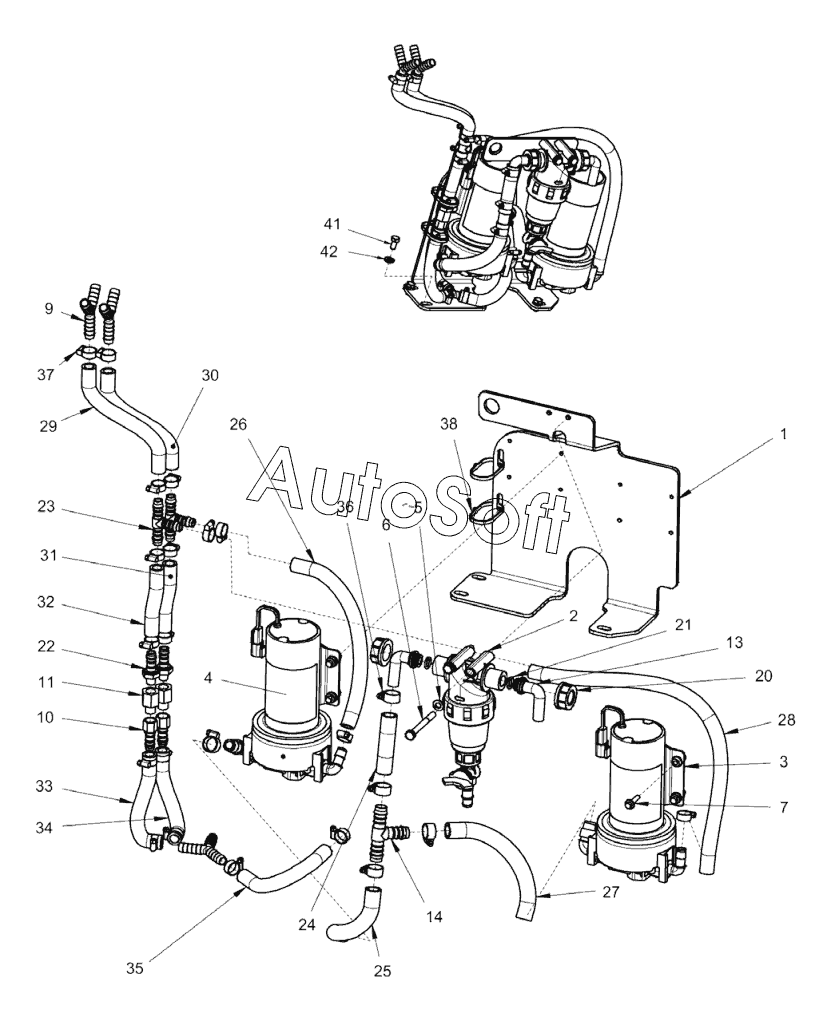

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200 VI (2017). Sprinkler pump module
32
23
24
25
26
27
28
29
30
31
22
33
34
35
36
37
38
41
42
6
2
3
4
5
1
7
9
10
11
13
14
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4700379009 | 4***9 | Valve | |
| 4700791568 | 4***8 | Gasket | |
| 4700791949 | 4***9 | Filter element | |
| 4700791959 | 4***9 | O-ring | |
| 1 | 4***4 | Bracket | |
| 2 | 4***5 | Water filter | |
| 3 | 4***5 | Sprinkler pump | |
| 4 | 4***5 | Sprinkler pump | |
| 5 | 4***9 | Washer | |
| 6 | 4***9 | Screw | |
| 7 | 4***2 | Hexagon screw with flange | |
| 9 | 4***7 | Hose connection | |
| 10 | 4***5 | Hose connection | |
| 11 | 4***3 | Bypass valve | |
| 13 | 4***2 | Hose connection swivel | |
| 14 | 4***5 | Hose connection | |
| 20 | 4***9 | Swivel nut | |
| 21 | 4***2 | O-ring 70 | |
| 22 | 4***2 | Hose connection | |
| 23 | 4***5 | Hose connection | |
| 24 | 4***3 | Hose reinforced | |
| 25 | 4***3 | Hose reinforced | |
| 26 | 4***4 | Plastic hose | |
| 27 | 4***3 | Hose reinforced | |
| 28 | 4***4 | Plastic hose | |
| 29 | 4***4 | Plastic hose | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***4 | Plastic hose | |
| 32 | 4***4 | Plastic hose | |
| 33 | 4***4 | Plastic hose | |
| 34 | 4***4 | Plastic hose | |
| 35 | 4***4 | Plastic hose | |
| 36 | 4***3 | Hose clamp | |
| 37 | 4***2 | Hose clamp | |
| 38 | 4***1 | Cable tie | |
| 41 | 4***9 | Hex. screw | |
| 42 | 4***6 | Steel plain washer |
