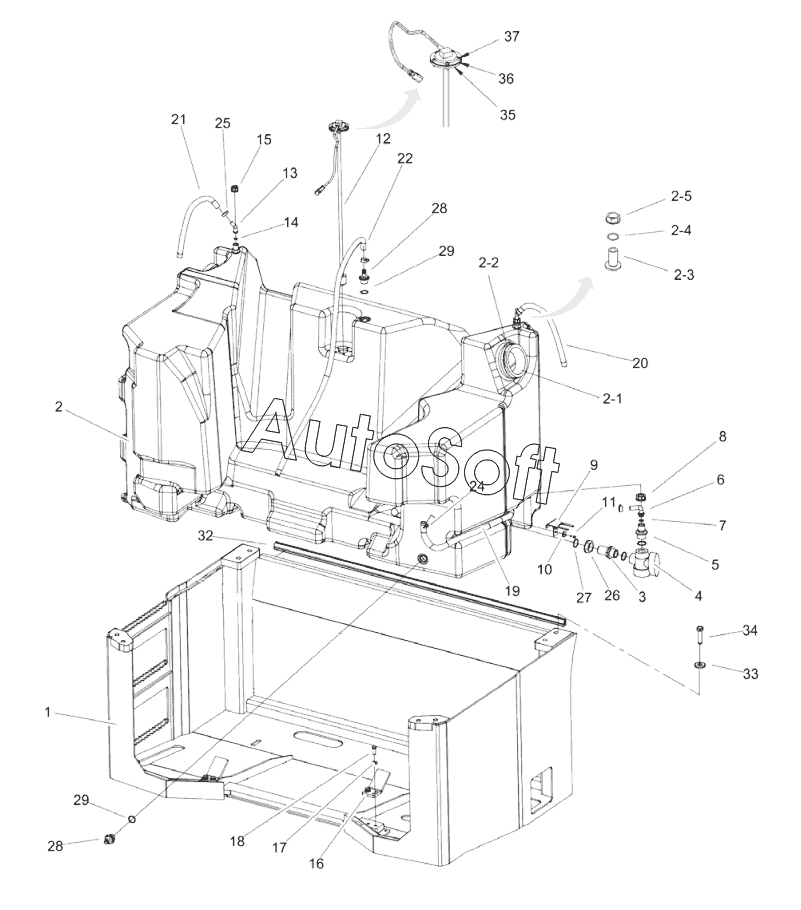

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200 VI (2017). Water tank module
1
2
2-1
2-2
2-3
2-4
2-5
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
28
29
29
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Sprinkler tank structure | |
| 10 | 4***5 | Steel plain washer | |
| 11 | 4***3 | Hex. screw | |
| 12 | 4***3 | Level sender | |
| 13 | 4***2 | Hose connection | |
| 14 | 4***0 | O-ring 70 | |
| 15 | 4***7 | Swivel nut | |
| 16 | 4***7 | Bracket | |
| 17 | 4***7 | Washer | |
| 18 | 4***8 | Screw | |
| 19 | 4***3 | Hose reinforced | |
| 2 | 4***7 | Water tank assy | |
| 2-1 | 4***5 | Gasket | |
| 2-2 | 4***5 | Hose clamp | |
| 2-3 | 4***0 | Grommet | |
| 2-4 | 4***9 | O-ring | |
| 2-5 | 4***2 | Nut | |
| 20 | 4***4 | Plastic hose | |
| 21 | 4***4 | Plastic hose | |
| 22 | 4***4 | Plastic hose | |
| 24 | 4***3 | Hose clamp | |
| 25 | 4***2 | Hose clamp | |
| 26 | 4***4 | Lock nut | |
| 27 | 4***8 | O-ring 70 | |
| 28 | 4***2 | Hose connection, plastic | |
| 29 | 4***3 | O-ring | |
| 3 | 4***3 | Bulkhead nipple | |
| 32 | 4***3 | Edge trim | |
| 33 | 4***7 | Washer | |
| 34 | 4***9 | Hexagon head screw | |
| 35 | 4***5 | Flange, cpl | |
| 36 | 4***8 | Lid | |
| 37 | 4***6 | Screw | |
| 4 | 4***6 | Ball valve | |
| 5 | 4***1 | Reducer nipple | |
| 6 | 4***2 | Hose connection swivel | |
| 7 | 4***2 | O-ring 70 | |
| 8 | 4***9 | Swivel nut | |
| 9 | 4***9 | Bracket |
