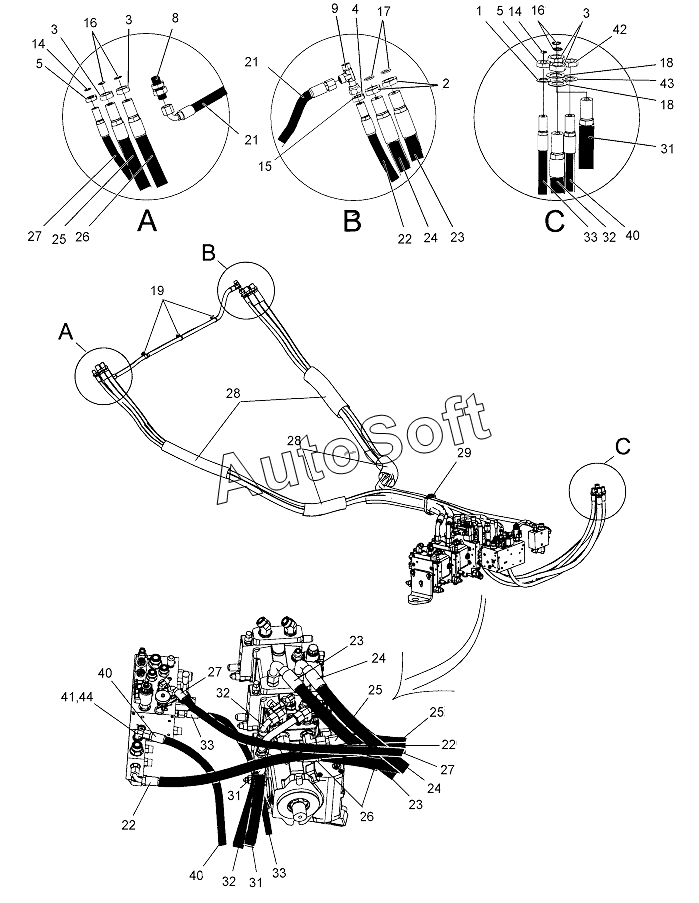

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200 (2017). Hydraulic hoses, frame
/132.gif)
1
2
3
3
3
4
5
5
8
9
14
14
15
16
16
17
18
18
19
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
27
27
27
28
28
29
31
31
31
32
32
32
33
33
33
40
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Lock washer | |
| 2 | 4***4 | Nut | |
| 3 | 4***3 | Nut | |
| 4 | 4***2 | Nut | |
| 5 | 4***1 | Nut | |
| 8 | 4***4 | Bulkhead union | |
| 9 | 4***8 | Adapter | |
| 14 | 4***2 | O-ring | |
| 15 | 4***8 | O-ring | |
| 16 | 4***9 | O-ring | |
| 17 | 4***0 | O-ring | |
| 18 | 4***0 | Serrated lock washer | |
| 19 | 4***2 | Cable tie | |
| 21 | 4***4 | Hydraulic hose | |
| 22 | 4***5 | Hydraulic hose | |
| 23 | 4***6 | Hydraulic hose | |
| 24 | 4***7 | Hydraulic hose | |
| 25 | 4***8 | Hydraulic hose | |
| 26 | 4***9 | Hydraulic hose | |
| 27 | 4***0 | Hydraulic hose | |
| 28 | 4***0 | Hose guard | |
| 29 | 4***3 | Strap | |
| 31 | 4***1 | Hydraulic hose | |
| 32 | 4***2 | Hydraulic hose | |
| 33 | 4***3 | Hydraulic hose | |
| 40 | 4***5 | Hydraulic hose | |
| 41 | 4***1 | Elbow 90 orfs | |
| 42 | 4***2 | Nut | |
| 43 | 4***1 | Serrated lock washer | |
| 44 | 4***2 | Steel plug threaded |
