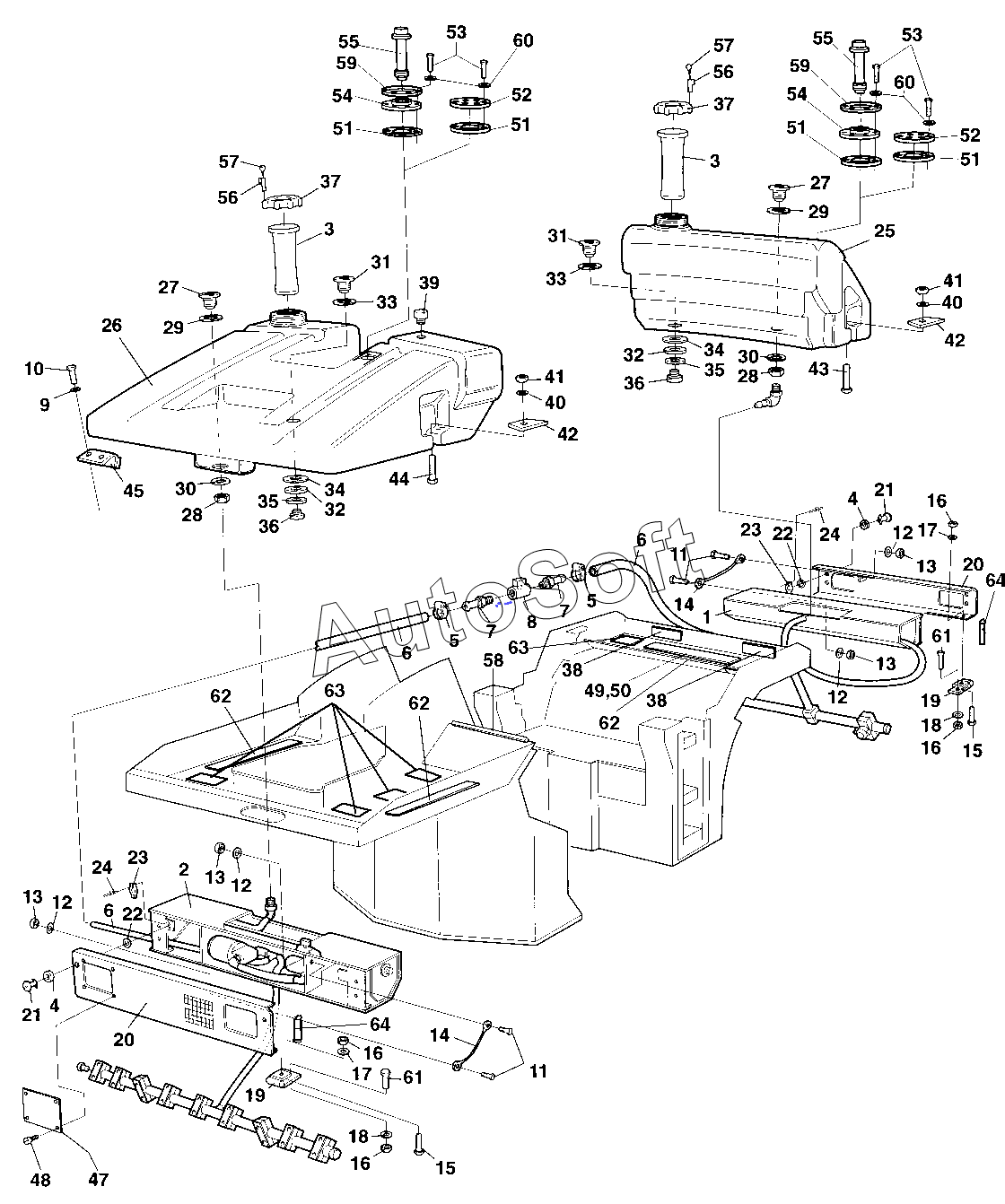

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Sprinkler system Tanks
39
48
47
45
44
43
42
42
41
41
40
40
49
38
38
37
37
36
36
35
35
34
34
33
33
32
32
50
51
51
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
59
59
60
60
61
61
62
62
62
63
63
64
64
9
17
17
16
16
16
16
15
15
14
14
13
13
13
13
12
12
12
12
11
11
10
18
18
8
7
7
6
6
6
5
5
4
4
3
3
2
1
19
19
20
20
21
21
22
22
23
23
24
24
25
26
27
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 902916 | 9***6 | Adapter kit | |
| 902917 | 9***7 | Adapter kit | |
| 902918 | 9***8 | Plug kit | |
| 1 | S***m | Sprinkler system | |
| 2 | S***m | Sprinkler system | |
| 3 | 3***6 | Strainer | |
| 4 | 9***3 | Washer | |
| 5 | 3***1 | Hose clamp | |
| 6 | 2***4 | Hose reinforced | |
| 7 | 9***4 | Hose connection | |
| 8 | 9***9 | Valve | |
| 9 | 9***6 | Washer 8,4x16x3,0 | |
| 10 | 5***2 | Screw | |
| 11 | 5***3 | Screw | |
| 12 | 9***9 | Washer 8,4x16x1,5 | |
| 13 | 5***3 | Lock nut M8 | |
| 14 | 3***9 | Wire | |
| 15 | 5***2 | Screw | |
| 16 | 5***2 | Lock nut M6 | |
| 17 | 9***7 | Washer | |
| 18 | 9***8 | Washer 6,4x12x1,5 | |
| 19 | 9***1 | Hinge | |
| 20 | 3***9 | Cover | |
| 21 | 9***4 | Tap | |
| 22 | 9***2 | Retaining ring | |
| 23 | 9***4 | Lock | |
| 24 | 9***3 | Rivet | |
| 25 | 3***1 | Water tank | |
| 26 | 3***2 | Water tank | |
| 27 | C***r | Connector | |
| 28 | N***t | Nut | |
| 29 | S***g | Sealing | |
| 30 | W***r | Washer | |
| 31 | C***r | Connector | |
| 32 | N***t | Nut | |
| 33 | S***g | Sealing | |
| 34 | W***r | Washer | |
| 35 | G***t | Gasket | |
| 36 | P***g | Plug connector see engine Gr. 9 | |
| 37 | 3***3 | Cap | |
| 38 | 2***1 | Rubber strip | |
| 39 | 3***8 | Ventilating filter | |
| 40 | 9***2 | Washer 17x30x3 | |
| 41 | 5***8 | Hex. nut | |
| 42 | 3***4 | Holder, cpl | |
| 43 | 9***5 | Screw | |
| 44 | 9***5 | Screw | |
| 45 | 3***6 | Holder | |
| 47 | 3***5 | Cover | |
| 48 | 9***3 | Screw | |
| 49 | 3***7 | Rubber cloth | |
| 50 | 9***1 | Tape | |
| 51 | 3***6 | Gasket | |
| 52 | 3***7 | Cover | |
| 53 | 9***6 | Screw | |
| 54 | 3***5 | Flange, cpl | |
| 55 | 3***7 | Level sender | |
| 56 | 3***9 | Lock | |
| 57 | K***y | Key | |
| 58 | 2***3 | Rubber strip | |
| 59 | 3***8 | Lid | |
| 60 | 9***8 | Washer 6,4x12x1,5 | |
| 61 | 9***4 | Screw | |
| 62 | 3***6 | Cellular plastic sheet | |
| 63 | 3***5 | Cellular plastic sheet | |
| 64 | 2***8 | Rubber strip |
