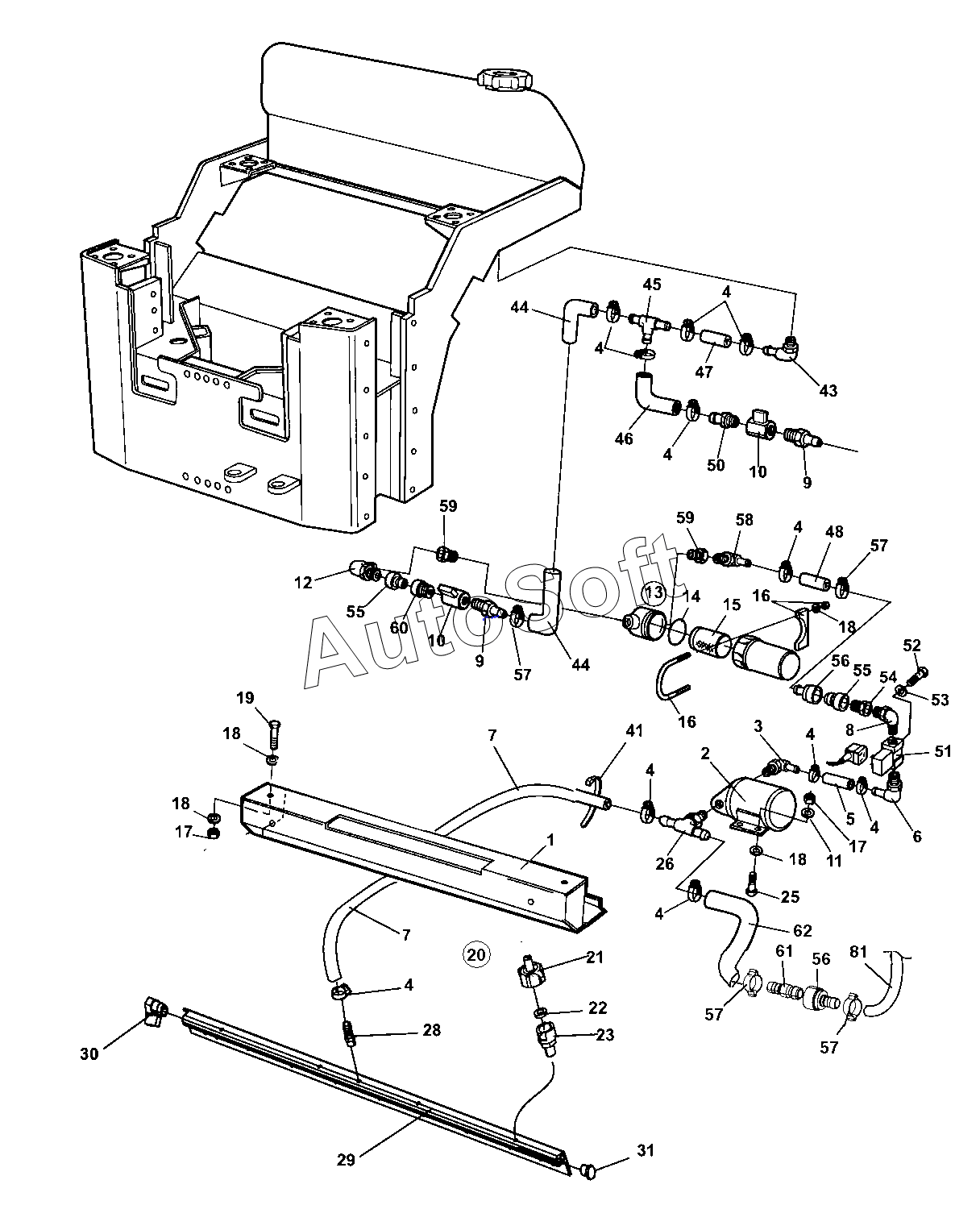

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Sprinkler system, front
48
28
29
30
31
41
43
43
44
44
44
45
46
47
47
48
26
50
51
52
53
54
55
55
56
56
57
57
57
57
58
59
59
60
61
62
81
15
2
3
4
4
4
4
4
4
4
4
4
5
6
7
7
8
9
9
10
10
11
12
13
13
14
14
1
15
16
16
16
17
17
18
18
18
18
19
20
21
22
23
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 390615 | 3***5 | Nozzle and strainer, blue | |
| 390616 | 3***6 | Nozzle and strainer, red | |
| 390619 | 3***9 | Nozzle and strainer, brown | |
| 393697 | 3***7 | Nozzle and strainer, yellow | |
| 1 | 3***5 | Sprinkler box | |
| 2 | 3***7 | Water pump | |
| 3 | 9***4 | Hose connection | |
| 4 | 3***2 | Hose clamp | |
| 5 | 9***8 | Hose reinforced | |
| 6 | 9***1 | Hose connection | |
| 7 | 9***8 | Hose reinforced | |
| 8 | 7***4 | Elbow 90 | |
| 9 | 9***4 | Hose connection | |
| 10 | 9***9 | Valve | |
| 11 | 9***6 | Washer 8,4x16x3,0 | |
| 12 | 9***8 | Connector | |
| 13 | 3***2 | Strainer cpl | |
| 13 | 7***0 | Strainer cpl | |
| 14 | 7***9 | O-ring | |
| 14 | 9***7 | O-ring | |
| 15 | 7***9 | Filter element | |
| 15 | 9***6 | Strainer | |
| 16 | 3***6 | Clamp | |
| 16 | 3***6 | Clamp | |
| 17 | 5***5 | Nut | |
| 18 | 9***9 | Washer 8,4x16x1,5 | |
| 19 | 5***2 | Screw | |
| 20 | 3***1 | Spraying nozzle, cpl | |
| 21 | 3***9 | Retainer, nozzle, strainer, yellow | |
| 22 | 3***0 | Gasket | |
| 23 | 3***8 | Housing | |
| 25 | 5***0 | Screw | |
| 26 | 9***6 | Connector | |
| 27 | 3***2 | Bracket | |
| 28 | 7***7 | Hose connection | |
| 29 | S***e | Sprinkler pipe/bracket | |
| 30 | 2***5 | Ball valve | |
| 31 | 7***4 | Plug threaded | |
| 41 | 3***1 | Cable ties | |
| 43 | 9***4 | Hose connection | |
| 43 | 9***6 | Hose connection | |
| 44 | 9***8 | Hose reinforced | |
| 44 | 9***8 | Hose reinforced | |
| 45 | 9***5 | Hose connection | |
| 46 | 9***8 | Hose reinforced | |
| 47 | 9***8 | Hose reinforced | |
| 47 | 9***8 | Hose reinforced | |
| 48 | 9***8 | Hose reinforced | |
| 48 | 9***8 | Hose reinforced | |
| 50 | 9***4 | Hose connection | |
| 51 | 2***3 | Solenoid valve | |
| 52 | 5***2 | Screw | |
| 53 | 9***8 | Washer 4,3x8x0,8 | |
| 54 | 7***5 | Connector | |
| 55 | 7***8 | Quick coupling | |
| 56 | 7***6 | Quick coupling | |
| 57 | 8***1 | Hose clamp | |
| 58 | 9***6 | Hose connection | |
| 59 | 9***6 | Adapter | |
| 60 | 7***5 | Quick coupling | |
| 61 | 7***7 | Quick coupling | |
| 62 | 9***8 | Hose reinforced | |
| 80 | S***k | Sprinkling tank | |
| 81 | P***e | Plastic hose |
