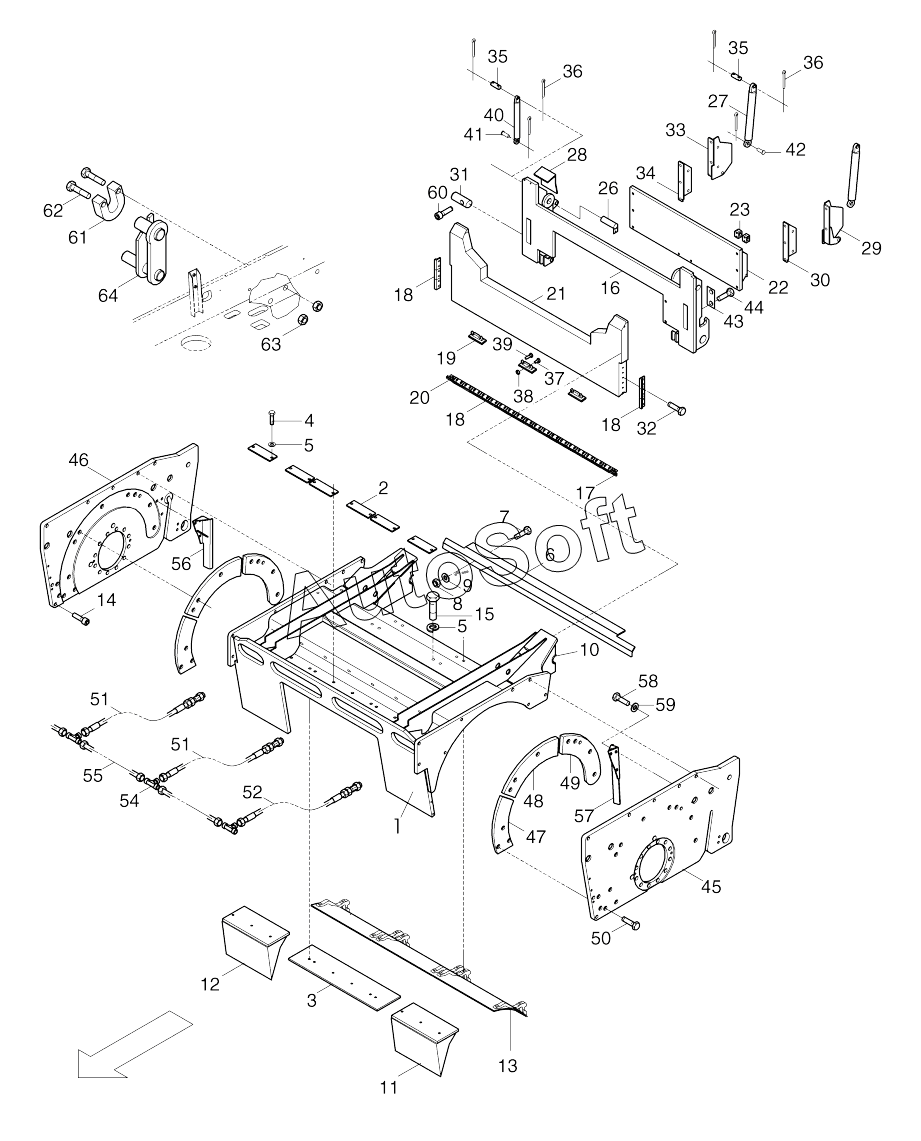

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S (2010). 500-02110 Cutting drum housing,side plates,spray system
/10.gif)
43
51
50
49
48
47
46
45
44
51
42
41
40
39
38
37
36
36
56
64
63
62
61
60
59
58
57
35
35
55
54
52
52
52
52
51
51
51
10
18
18
18
17
16
15
14
13
12
11
19
9
8
7
6
5
5
4
3
2
27
34
33
32
31
30
29
28
1
26
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 690207 | 6***7 | Sealing kit | |
| 932780254 | 9***4 | Sealing kit | |
| 1 | 5***4 | Milling housing | |
| 2 | 5***9 | Base | |
| 3 | 5***9 | Baffle plate, middle | |
| 4 | 5***3 | Screw | |
| 5 | 9***7 | Lock disc | |
| 6 | 5***5 | Sealing strip | |
| 7 | 5***7 | Hex. screw | |
| 8 | 5***7 | Nut | |
| 9 | 6***9 | Washer | |
| 10 | 9***6 | Bushing | |
| 11 | 5***3 | Side baffle plate, left | |
| 12 | 5***2 | Side baffle plate, right | |
| 13 | 5***4 | Planer box lining | |
| 14 | 9***9 | Screw | |
| 15 | 5***7 | Screw | |
| 16 | 5***1 | Scraper | |
| 17 | 5***1 | Blade, right | |
| 18 | 9***2 | Scraper | |
| 19 | 5***1 | Support | |
| 20 | 5***2 | Blade, left | |
| 21 | 5***0 | Ejector flap | |
| 22 | 5***3 | Scraper flap | |
| 23 | 9***2 | Clip | |
| 24 | 9***8 | Clamping pin | |
| 25 | 5***3 | Support tongue | |
| 26 | 5***3 | Bolt | |
| 27 | 9***9 | Cylinder | |
| 28 | 5***9 | Protection plate | |
| 29 | 5***8 | Cylinder console | |
| 30 | 5***9 | Connection plate, left | |
| 31 | 5***7 | Support bolt | |
| 32 | 9***0 | Tensilock-screw | |
| 33 | 5***4 | Cylinder console, right | |
| 34 | 5***5 | Connection plate, right | |
| 35 | 9***7 | Bolt | |
| 36 | 6***8 | Split pin | |
| 37 | 5***7 | Hex. screw | |
| 38 | 5***7 | Nut | |
| 39 | 9***0 | Hex. screw | |
| 40 | 9***8 | Hydraulic cylinder | |
| 41 | 9***7 | Bolt | |
| 42 | 9***0 | Bolt | |
| 43 | 5***3 | Support tongue | |
| 44 | 9***9 | Screw | |
| 45 | 5***1 | Side shield, left | |
| 46 | 5***3 | Side shield, right | |
| 47 | 5***4 | Wear part | |
| 48 | 5***5 | Wear part | |
| 49 | 5***6 | Wear part | |
| 50 | 9***5 | Screw | |
| 51 | 5***2 | Hose, compl. with nozzle | |
| 51 | 9***5 | Jet | |
| 51 | 9***0 | Union nut | |
| 51 | 9***9 | Hose | |
| 52 | 5***3 | Hose, compl. with nozzle | |
| 52 | 9***7 | Jet | |
| 52 | 9***0 | Union nut | |
| 52 | 9***9 | Hose | |
| 54 | 9***6 | Union tee | |
| 55 | 5***9 | Pipeline | |
| 56 | 5***4 | Guide, right | |
| 57 | 5***3 | Guide, left | |
| 58 | 9***3 | Screw | |
| 59 | 6***1 | Washer | |
| 60 | 9***6 | Screw | |
| 61 | 5***5 | Bearing | |
| 62 | 5***4 | Screw | |
| 63 | 5***8 | Hex. nut | |
| 64 | 5***1 | Scraper flap guard |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
