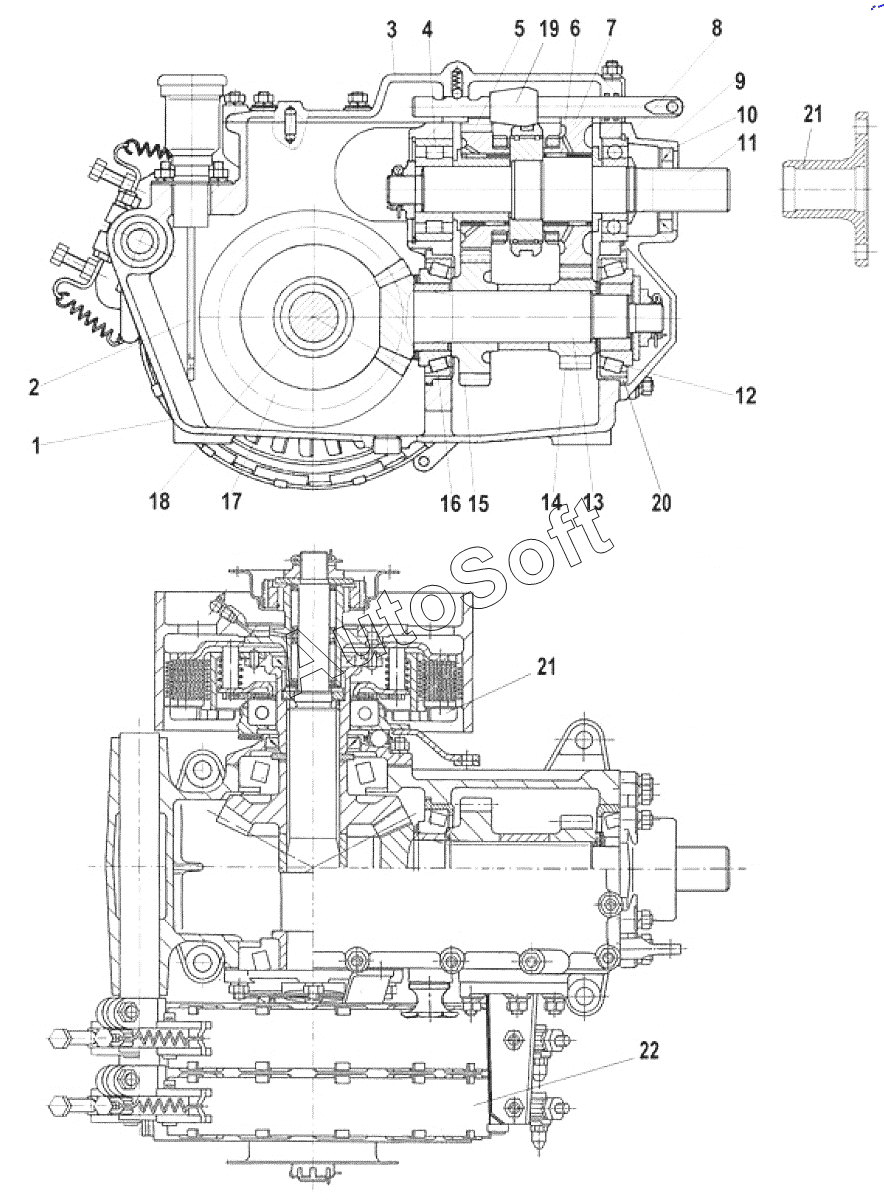

Каталог запасных частей к технике: ТТМ 3902. Передача главная
11
22
21
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3902-2601100 | 3***0 | Главная передача | |
| 1 | 3***0 | Корпус | |
| 2 | 7***3 | Указатель уровня масла картера главной передачи | |
| 3 | 3***0 | Крышка верхняя | |
| 4 | 2***0 | Подшипник | |
| 5 | 3***6 | Шестерня ведущая передняя | |
| 6 | 4***1 | Подшипник | |
| 7 | 3***7 | Шестерня ведущая задняя | |
| 8 | 5***9 | Подшипник шариковый радиальный | |
| 9 | 3***0 | Крышка задняя | |
| 10 | 5***4 | Манжета | |
| 11 | 3***2 | Вал ведущий | |
| 12 | П***к | Подшипник | |
| 13 | 3***0 | Шестерня ведущая главной передачи | |
| 14 | 3***4 | Шестерня ведомая задняя | |
| 15 | 3***2 | Шестерня ведомая передняя | |
| 16 | П***к | Подшипник | |
| 17 | 4***8 | Ведомая шестерня главной передачи | |
| 18 | 7***0 | Вал ведомый | |
| 19 | 3***2 | Вилка | |
| 20 | 3***3 | Фланец шлицевый | |
| 21 | 4***5 | Фрикцион | |
| 22 | Т***а | Тормоза |
