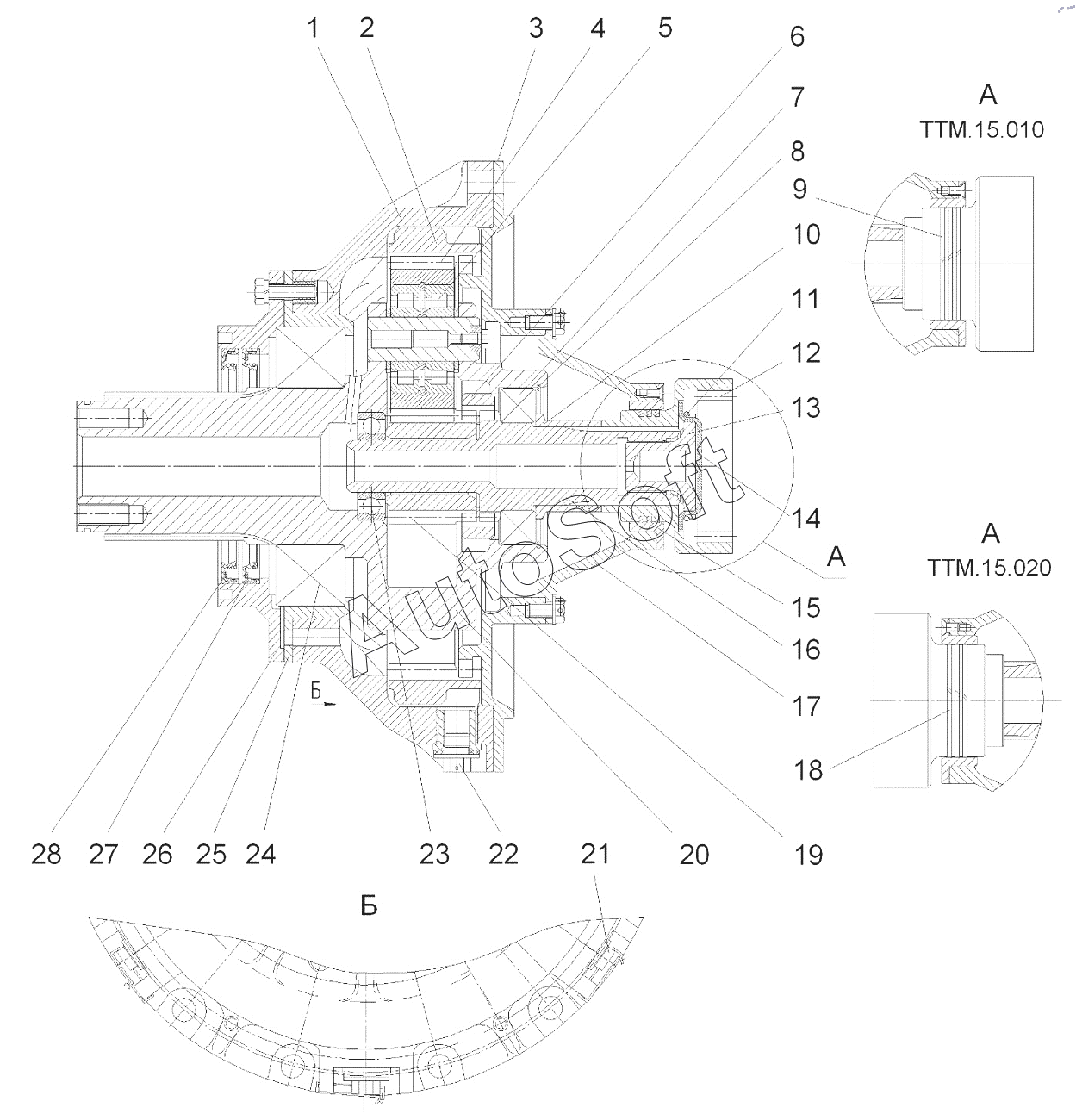

Каталог запасных частей к технике: ТТМ 3902. Бортовая передача (для машин выпуска после 2009 до 2014 г.)
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3903-2600101 | 3***1 | Шайба контровочная крепления бортовой передачи | |
| 3903-2600102 | 3***2 | Шайба контровочная крепления бортовой передачи | |
| Болт М12х1,25х42.88.019 | Б***9 | Болт | |
| ТТМ.15.010 | Т***0 | Бортовая передача | |
| ТТМ.15.020 | Т***0 | Бортовая передача | |
| 1 | Т***0 | Корпус | |
| 2 | Т***4 | Эпицикл | |
| 3 | Т***5 | Крышка | |
| 4 | Т***7 | Сателлит | |
| 5 | 4***А | Подшипник | |
| 6 | 3***2 | Муфта зубчатая | |
| 6 | 9***9 | Муфта зубчатая | |
| 7 | 2***К | Подшипник | |
| 8 | А***0 | Кольцо | |
| 9 | 9***4 | Кольцо уплотняющее | |
| 11 | 9***5 | Кольцо запорное | |
| 12 | 3***6 | Муфта зубчатая | |
| 13 | 9***1 | Пробка | |
| 14 | 9***1 | Планка стопорная | |
| 15 | 9***4 | Втулка | |
| 16 | 9***1 | Вал ведущий | |
| 17 | 9***А | Крышка | |
| 18 | 7***5 | Кольцо | |
| 19 | 9***8 | Шестерня солнечная | |
| 20 | 9***0 | Водило | |
| 21 | 9***А | Пробка | |
| 22 | 9***7 | Пробка | |
| 23 | 2***А | Подшипник | |
| 24 | 3***8 | Подшипник | |
| 25 | 9***9 | Стакан | |
| 26 | 3***0 | Крышка внешняя | |
| 27 | М***1 | Манжета | |
| 28 | М***1 | Манжета |
