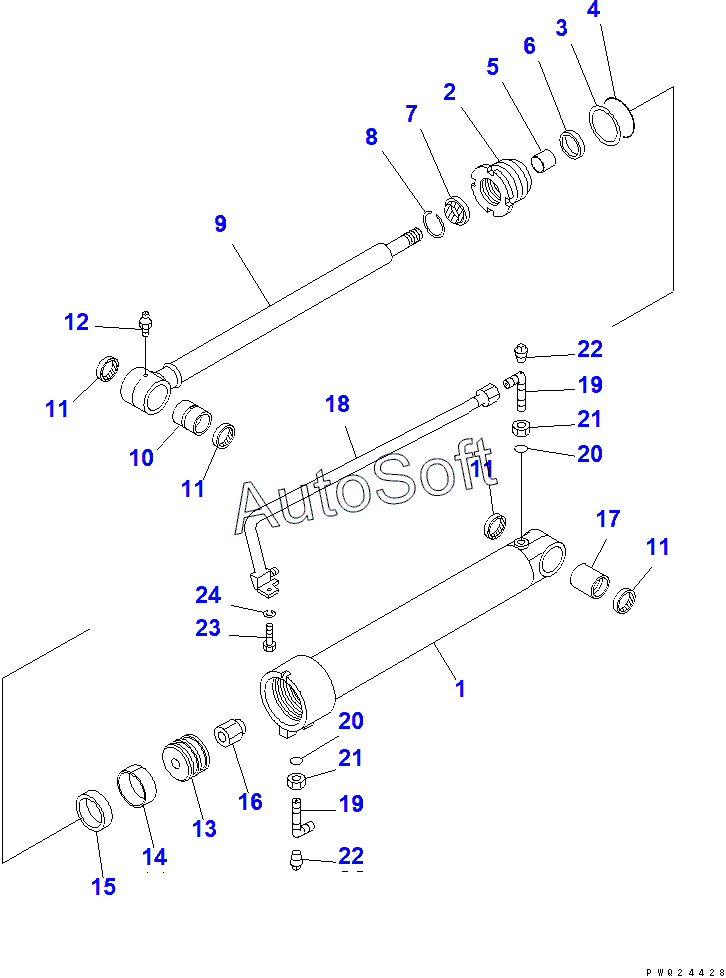

Каталог запасных частей к технике: Komatsu D85C-21A (2010). COUNTER WEIGHT CYLINDER
/316.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 156-63-29700 | 1***0 | CYLINDER ASS'Y,FRONT | |
| 156-63-29800 | 1***0 | CYLINDER ASS'Y,REAR | |
| 1 | 1***0 | CYLINDER | |
| 2 | 7***0 | HEAD | |
| 3 | 0***5 | RING | |
| 4 | 0***5 | O-RING | |
| 5 | 0***0 | BUSHING | |
| 6 | 7***0 | PACKING | |
| 7 | 1***0 | SEAL | |
| 8 | 0***4 | RING | |
| 9 | 1***0 | ROD | |
| 10 | 0***5 | BUSHING | |
| 11 | 0***0 | SEAL | |
| 12 | 0***0 | FITTING, GREASE | |
| 13 | 7***0 | PISTON | |
| 14 | 0***5 | RING | |
| 15 | 7***0 | RING | |
| 16 | 0***6 | NUT | |
| 17 | 0***5 | BUSHING | |
| 18 | 1***0 | TUBE | |
| 18 | 1***0 | TUBE | |
| 19 | 0***2 | ELBOW | |
| 20 | 0***4 | O-RING | |
| 21 | 0***9 | NUT | |
| 22 | 0***8 | PLUG, TAPER | |
| 23 | 0***0 | BOLT | |
| 24 | 0***0 | WASHER, SPRING |
