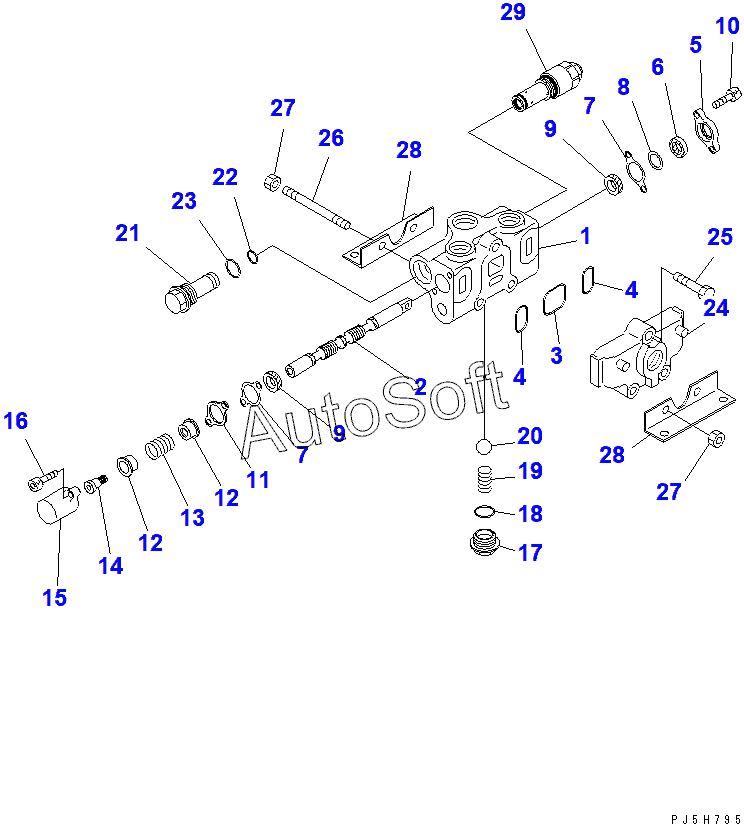

Каталог запасных частей к технике: Komatsu D85C-21A (2010). COUNTER WEIGHT CONTROL VALVE (1/2)
/317.gif)
1
2
3
4
4
5
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700-21-23000 | 7***0 | VALVE ASS'Y | |
| 1 | B***E | BODY,VALVE | |
| 2 | S***L | SPOOL | |
| 3 | 0***0 | O-RING | |
| 4 | 3***0 | O-RING | |
| 5 | 7***0 | PLATE | |
| 6 | 7***1 | SEAL,DUST | |
| 7 | 7***1 | GASKET | |
| 8 | 7***0 | COLLAR | |
| 9 | 7***2 | U-PACKING | |
| 10 | 0***6 | BOLT | |
| 11 | 7***1 | PLATE | |
| 12 | 7***1 | RETAINER | |
| 13 | 7***1 | SPRING | |
| 14 | 7***1 | PLUG | |
| 15 | 7***2 | COVER | |
| 16 | 0***6 | BOLT | |
| 17 | 7***1 | PLUG | |
| 18 | 0***4 | O-RING | |
| 19 | 7***0 | SPRING | |
| 20 | 7***0 | BALL | |
| 21 | 7***0 | PLUG | |
| 22 | 0***4 | O-RING | |
| 23 | 0***4 | O-RING | |
| 24 | C***R | COVER | |
| 25 | 7***0 | BOLT | |
| 26 | 7***0 | STUD | |
| 27 | 0***6 | NUT | |
| 28 | 7***0 | ANGLE | |
| 29 | 7***1 | VALVE ASS'Y,RELIEF |
